固定金具M

製品カタログ　Mシリーズ

Mシリーズの仕切板を座席に固定するための金具です。座席の形状や強度、取り外しの手軽さなど、用途に応じてお選びいただけます。素材はすべてスチール鋼板。熱にも振動にも強いく、国内の専用工場で製造しています。座席への取り付けはドライバーや六角レンチでOK。簡単に取り付け、取り外しが可能です。

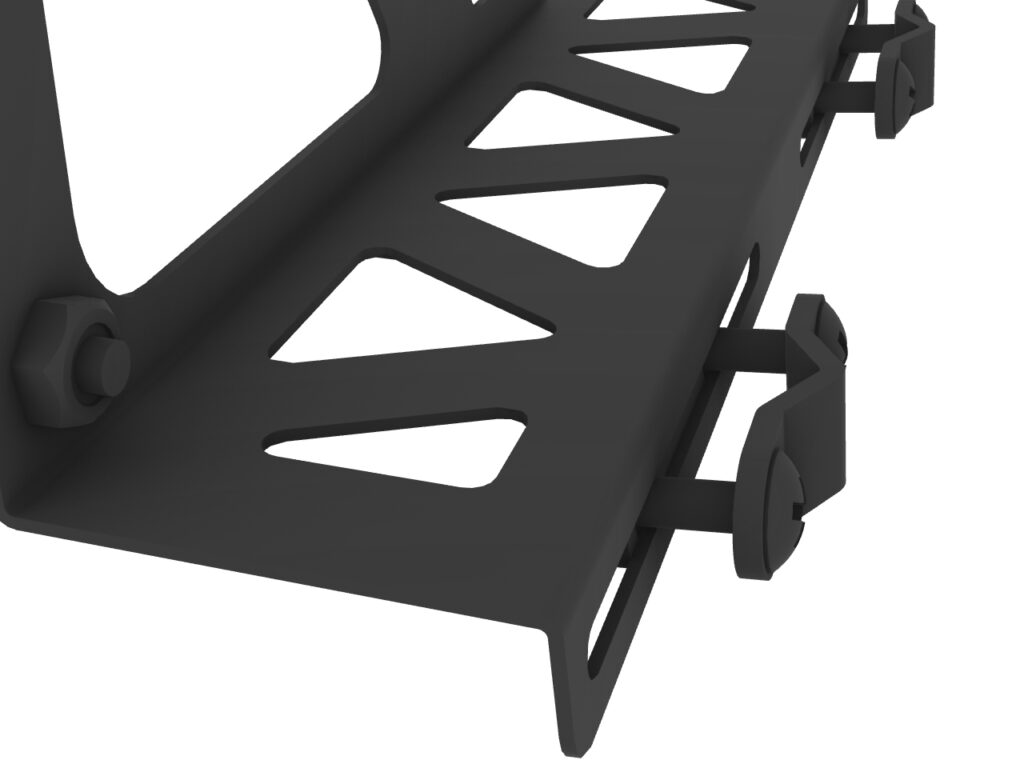

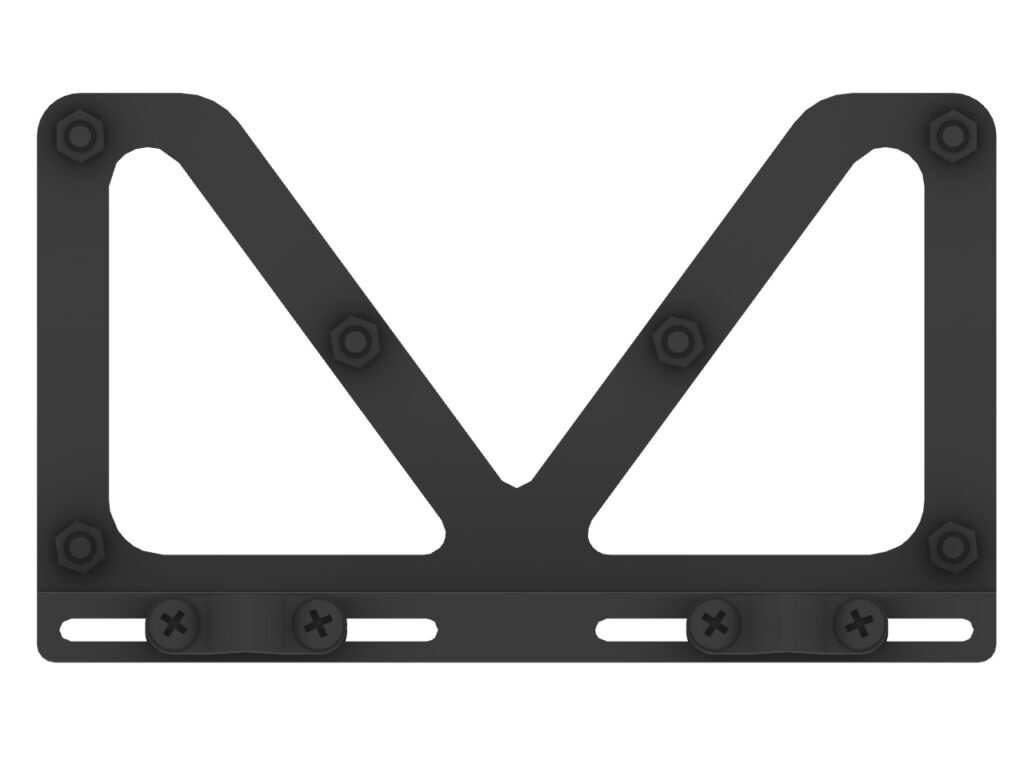

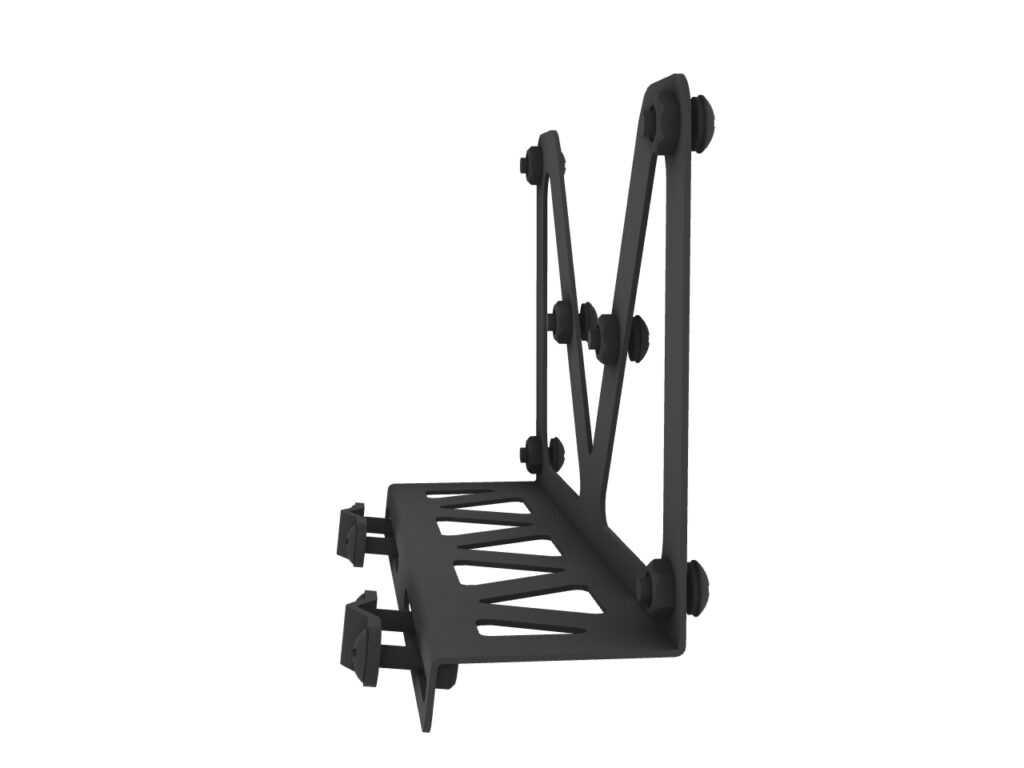

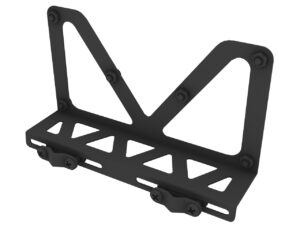

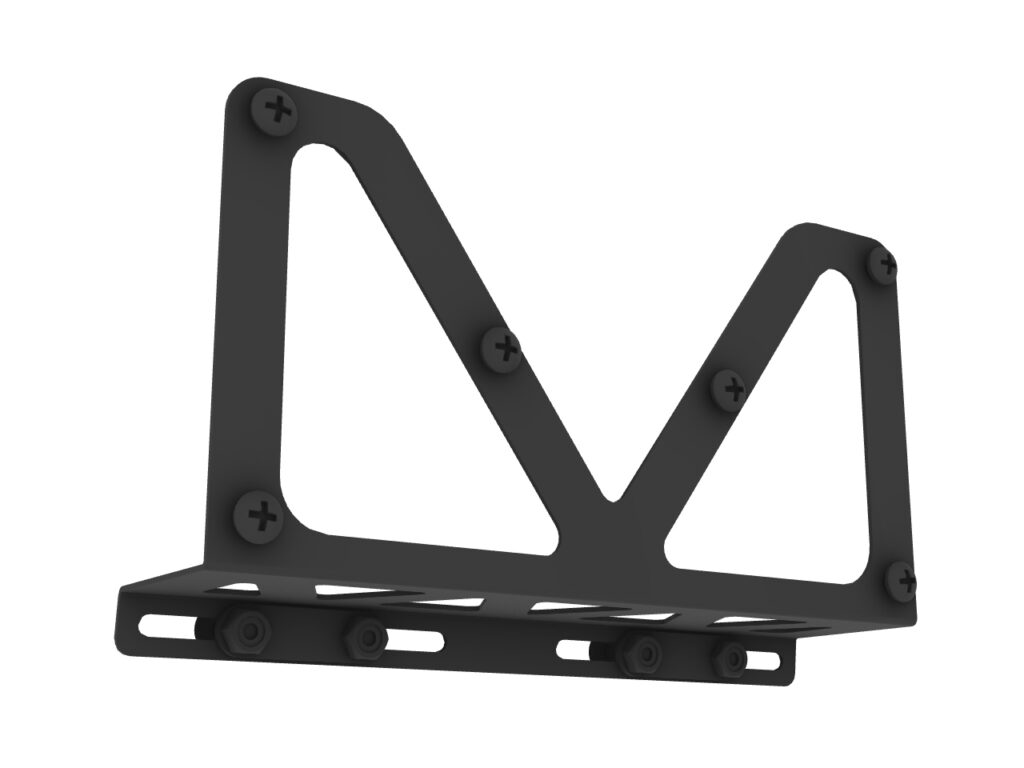

スタンダード

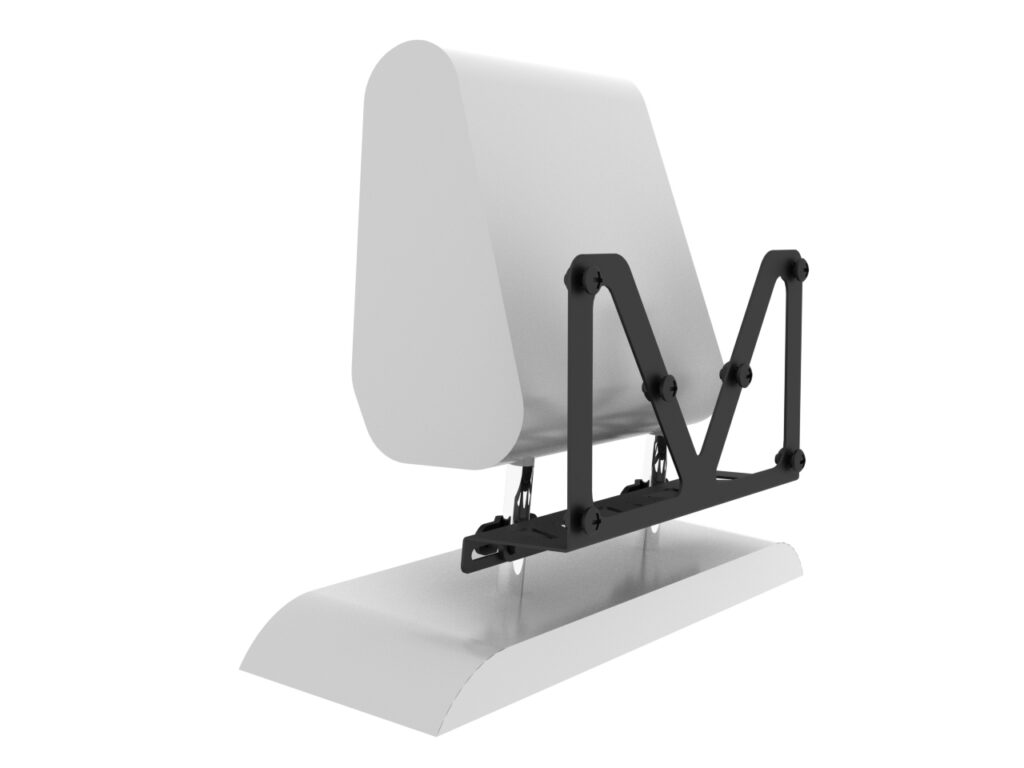

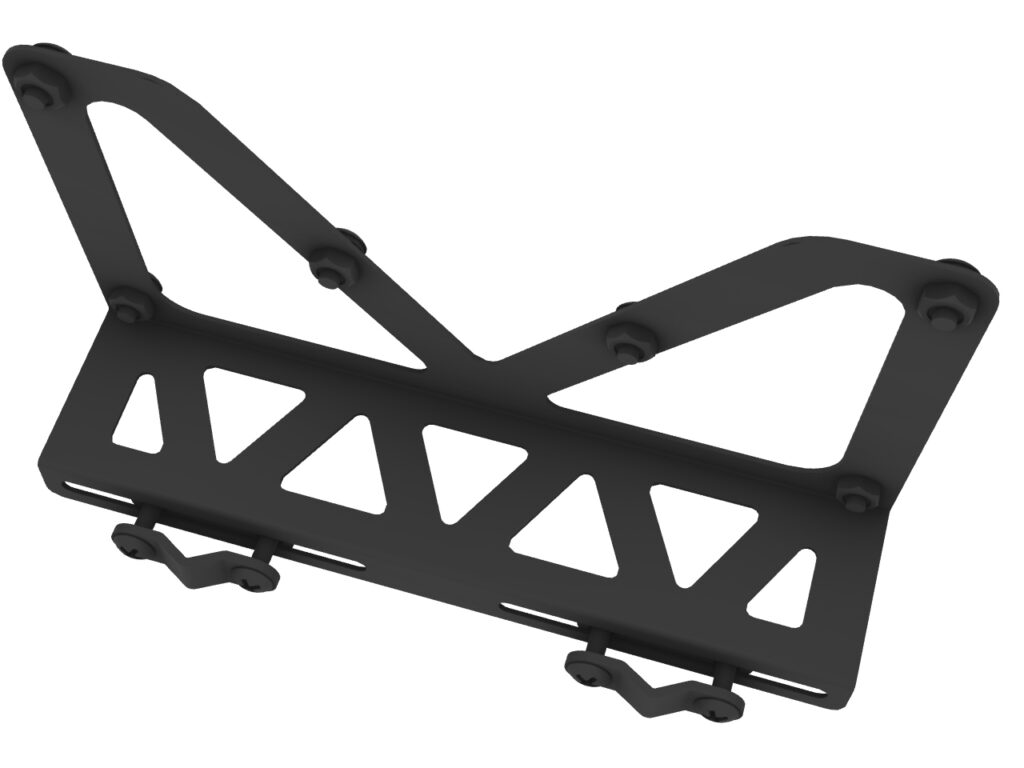

M字形金具。軽量コンパクト設計。耐衝撃アクリル板におすすめです。
ヘッドレストに支柱のある座席専用の金具です。
対応する座席の形状：支柱周囲が平坦で固定金具を取り付ける空間がある座席。

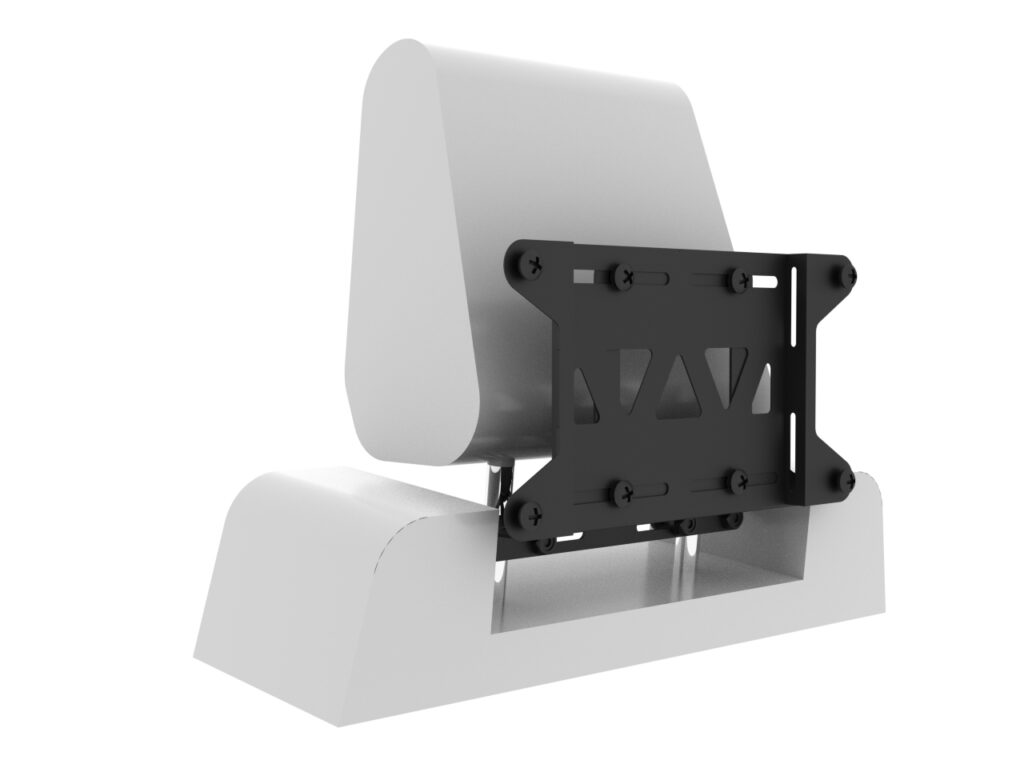

取付イメージ

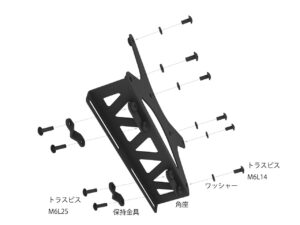

製品仕様

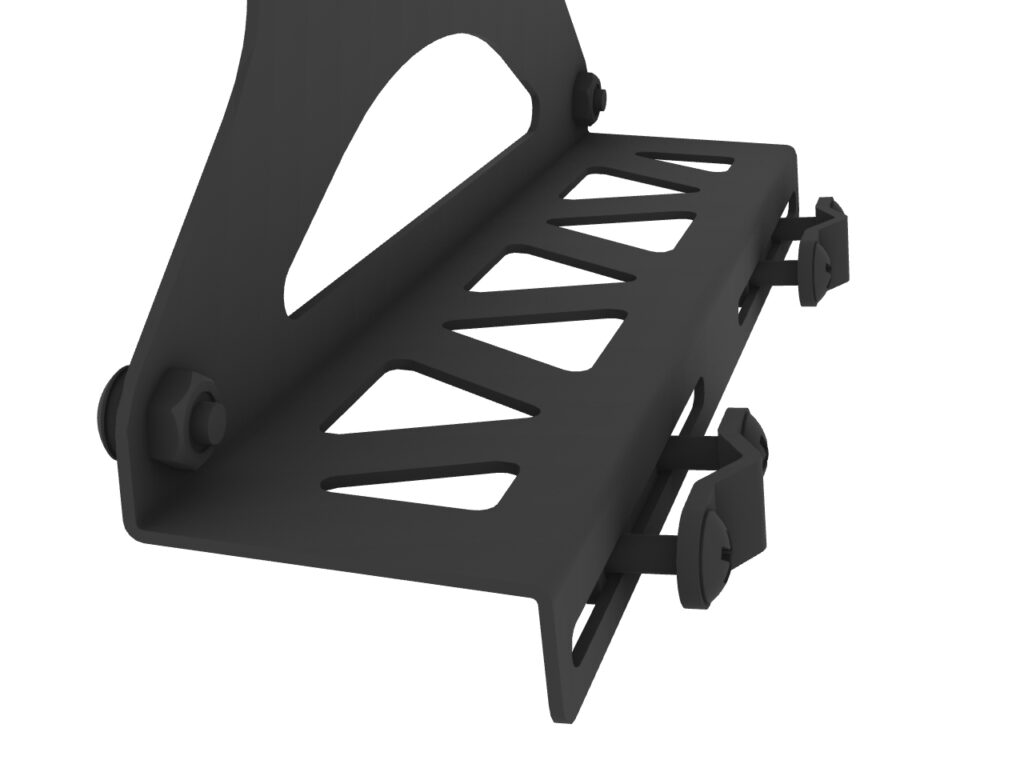

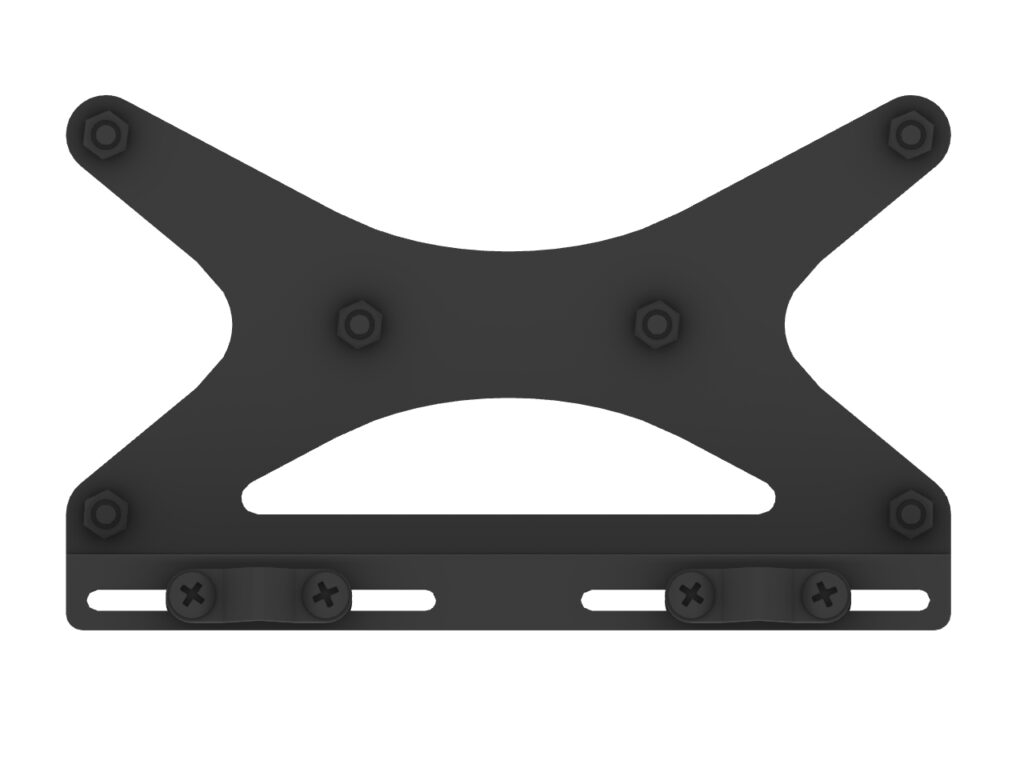

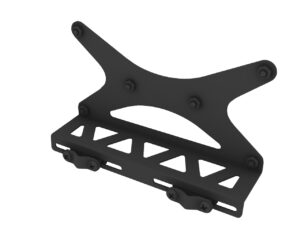

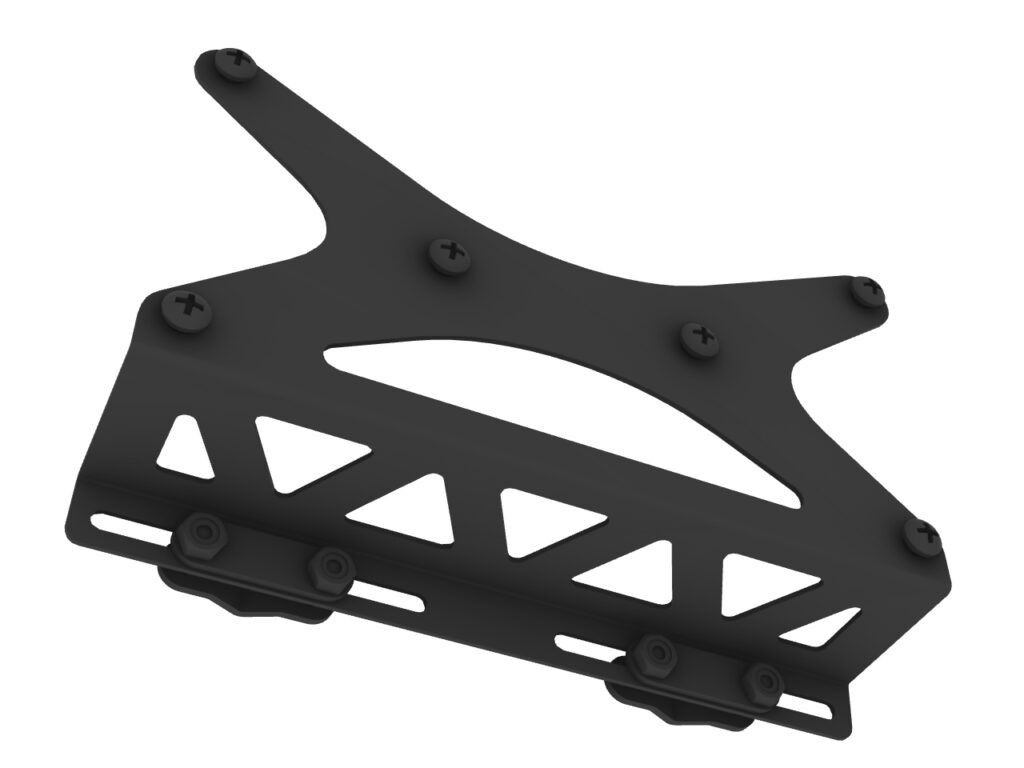

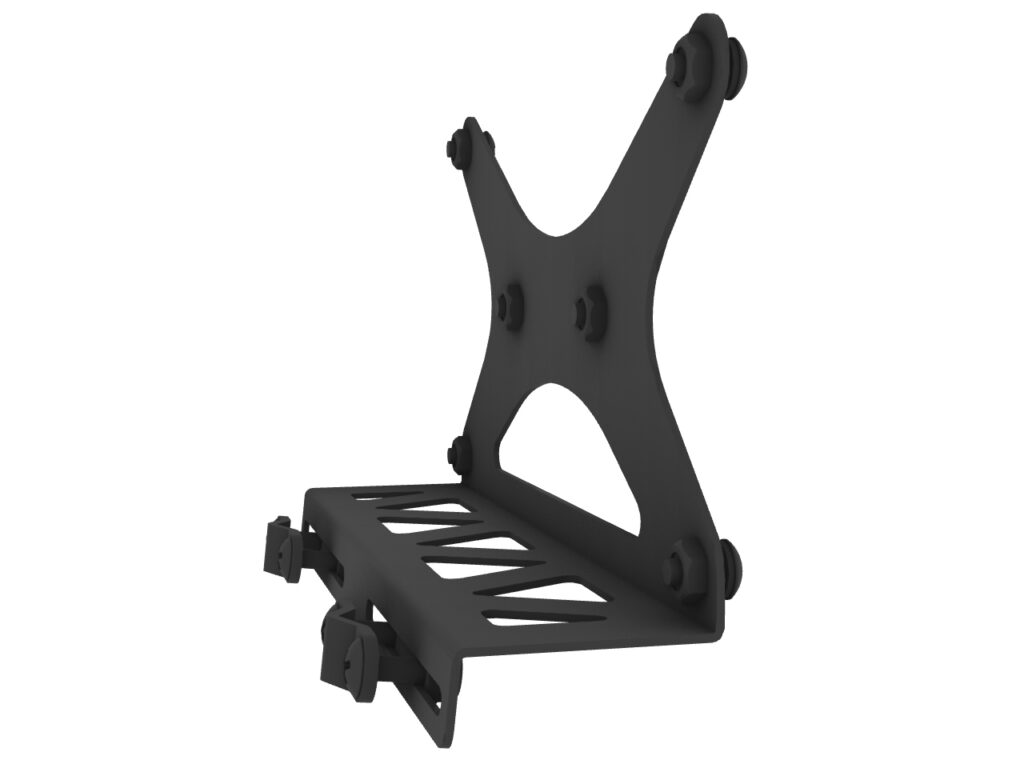

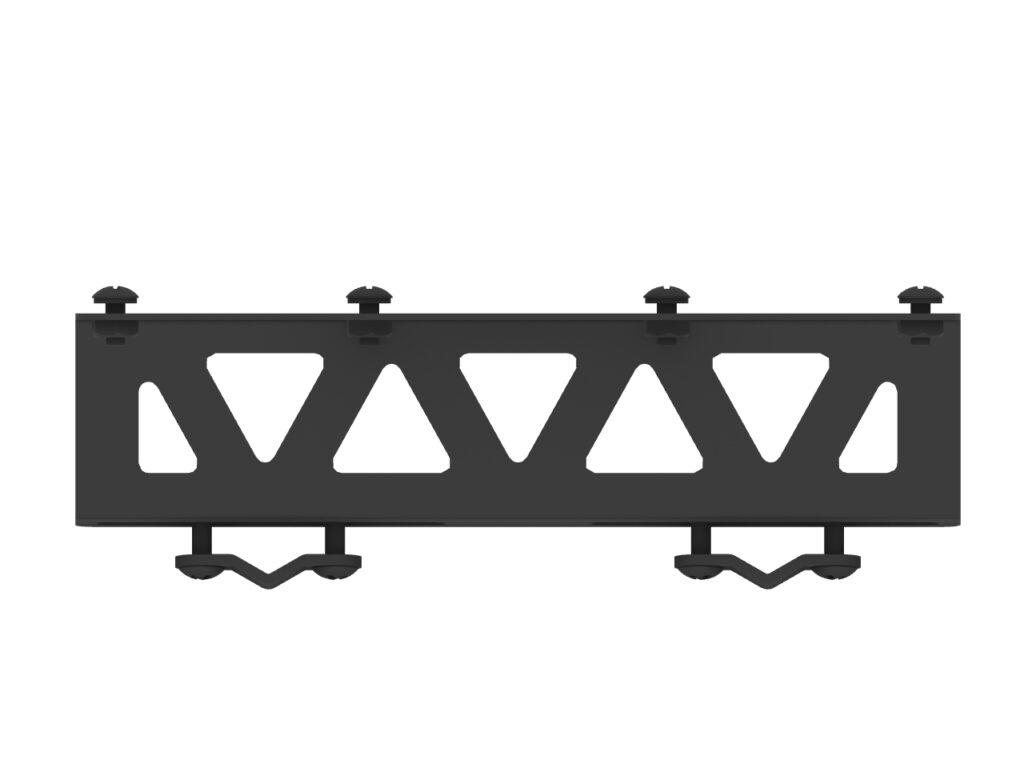

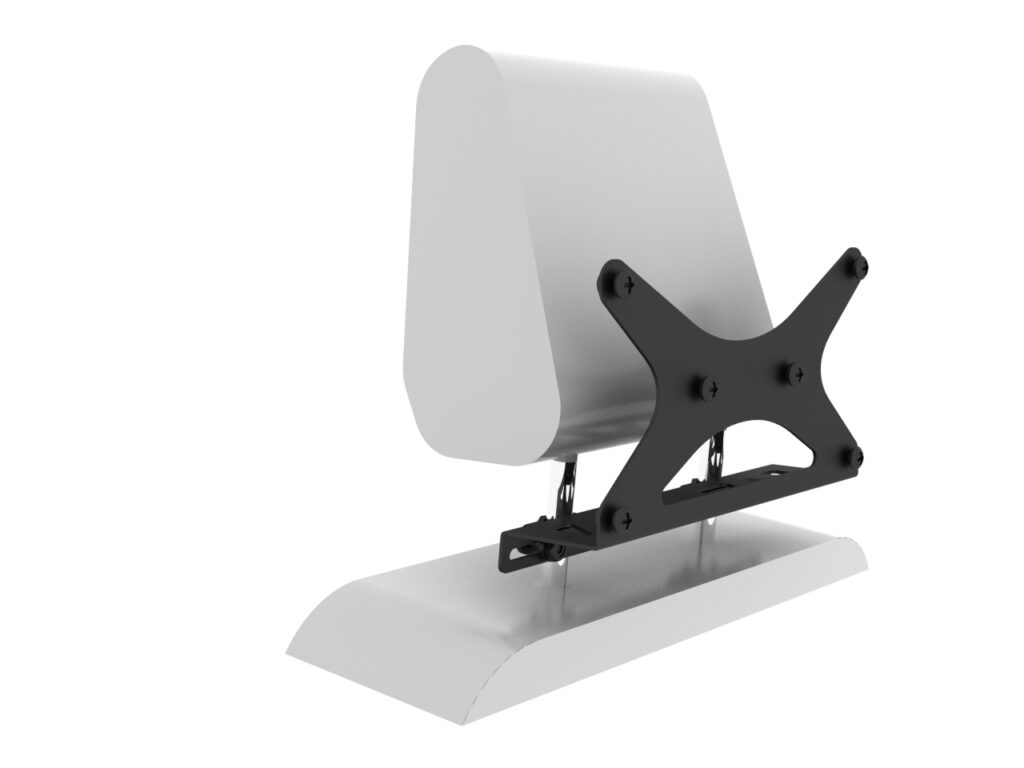

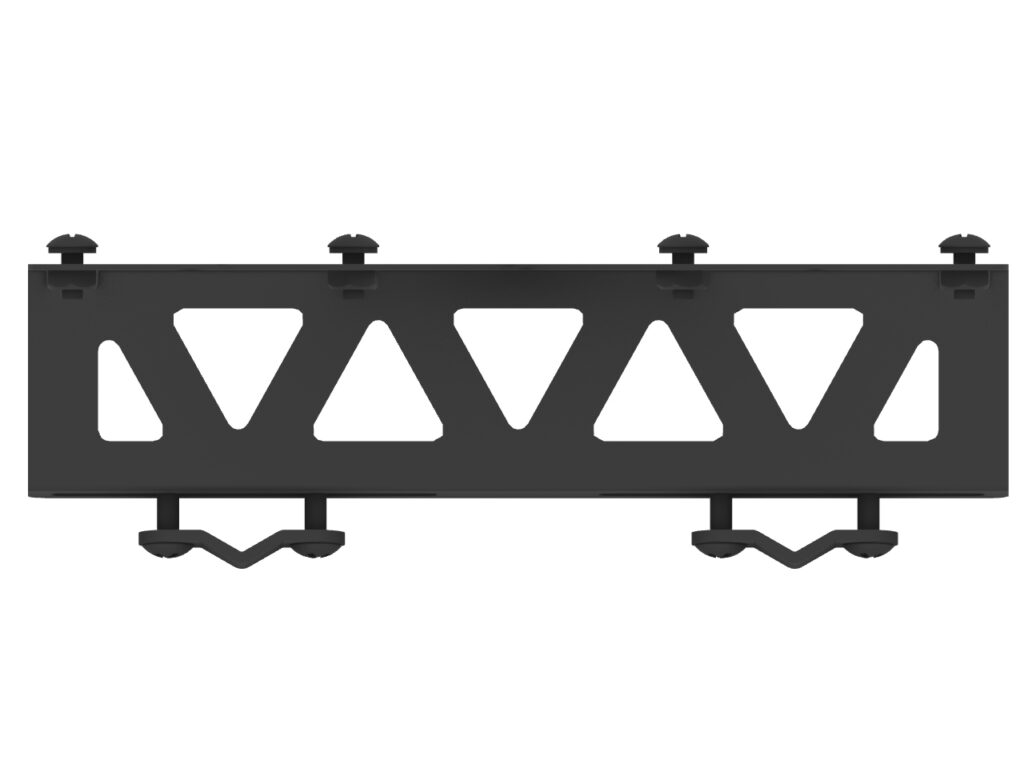

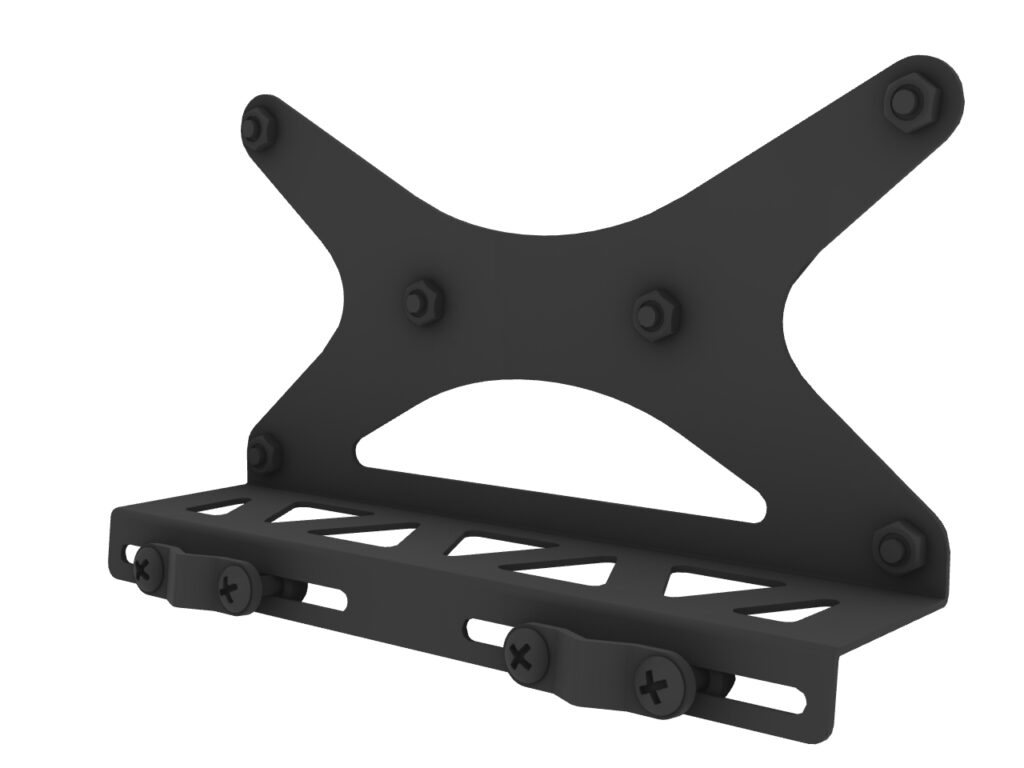

エックスタフ

X字形金具。板厚を厚くし、強度を重視したタフ設計。防犯・運転妨害防止向けの強耐衝撃ポリカーボネート板におすすめです。
ヘッドレストに支柱のある座席専用の金具です。
対応する座席の形状：支柱周囲が平坦で固定金具を取り付ける空間がある座席

取付イメージ

製品仕様

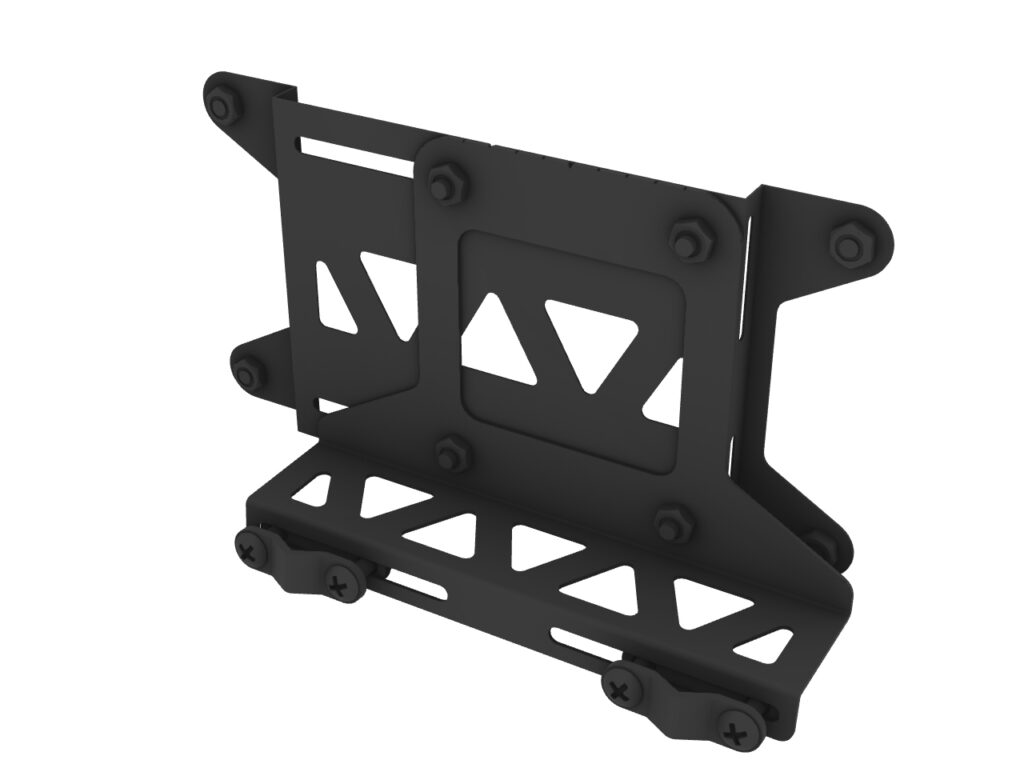

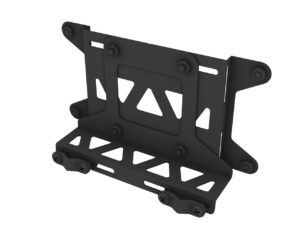

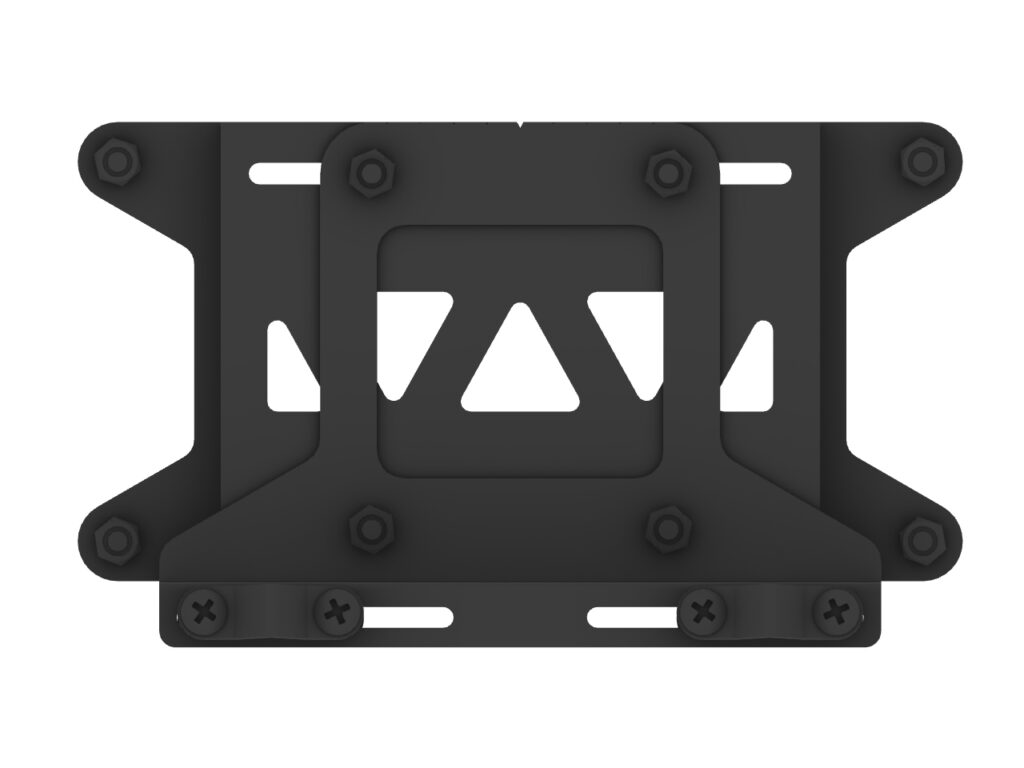

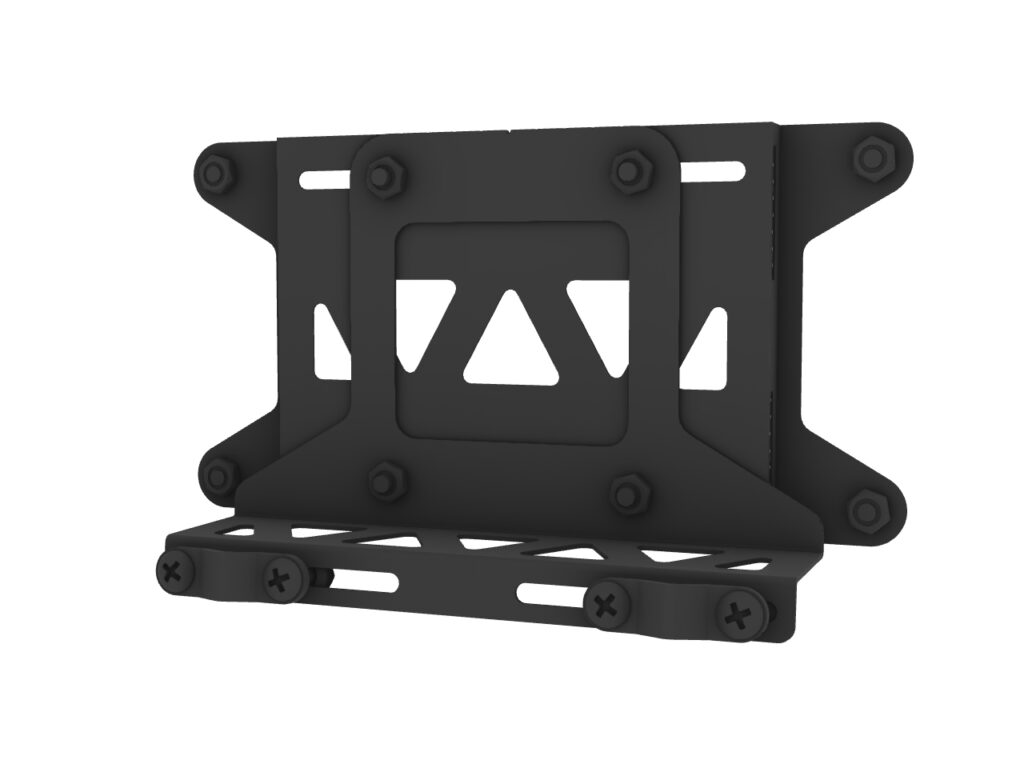

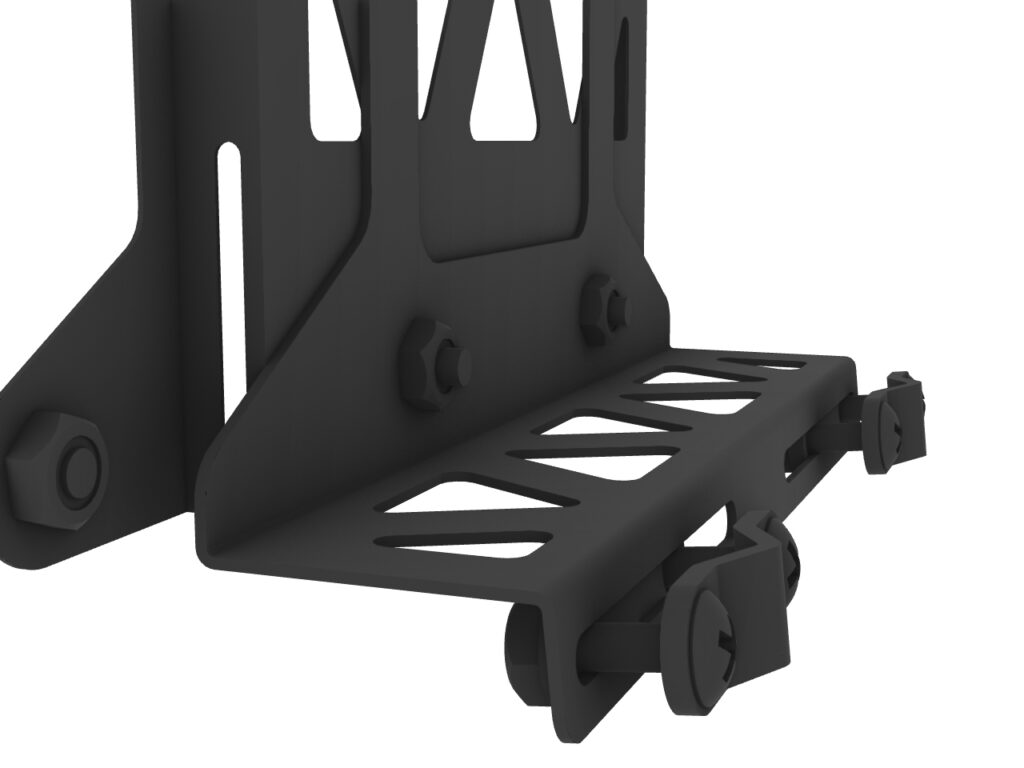

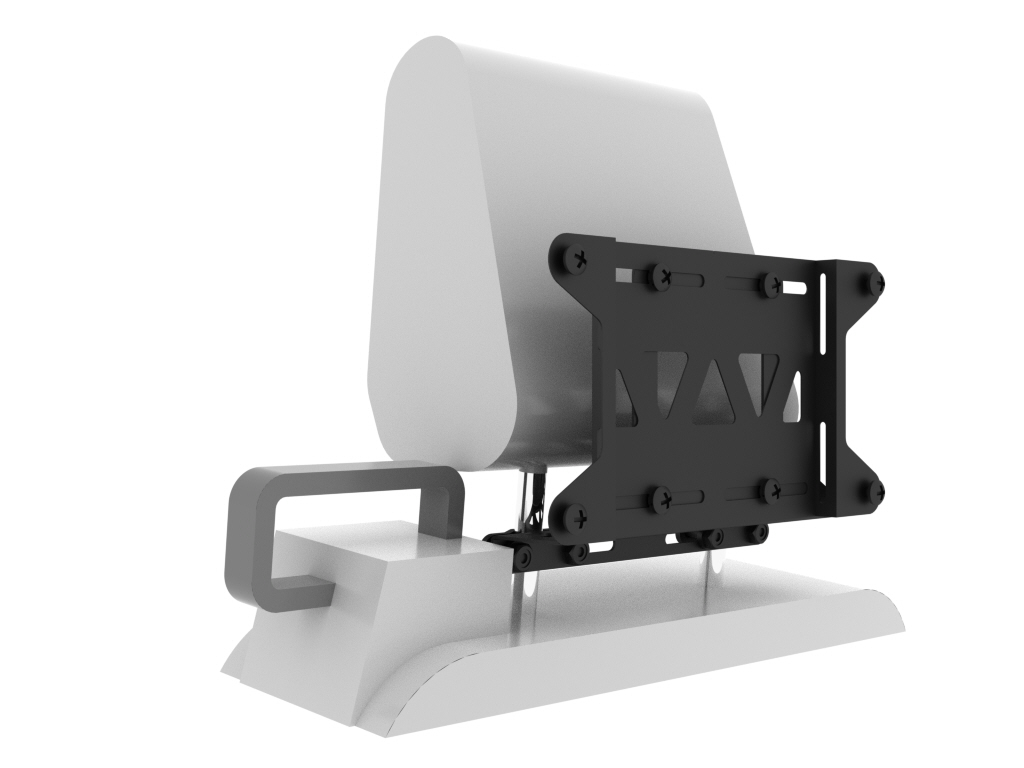

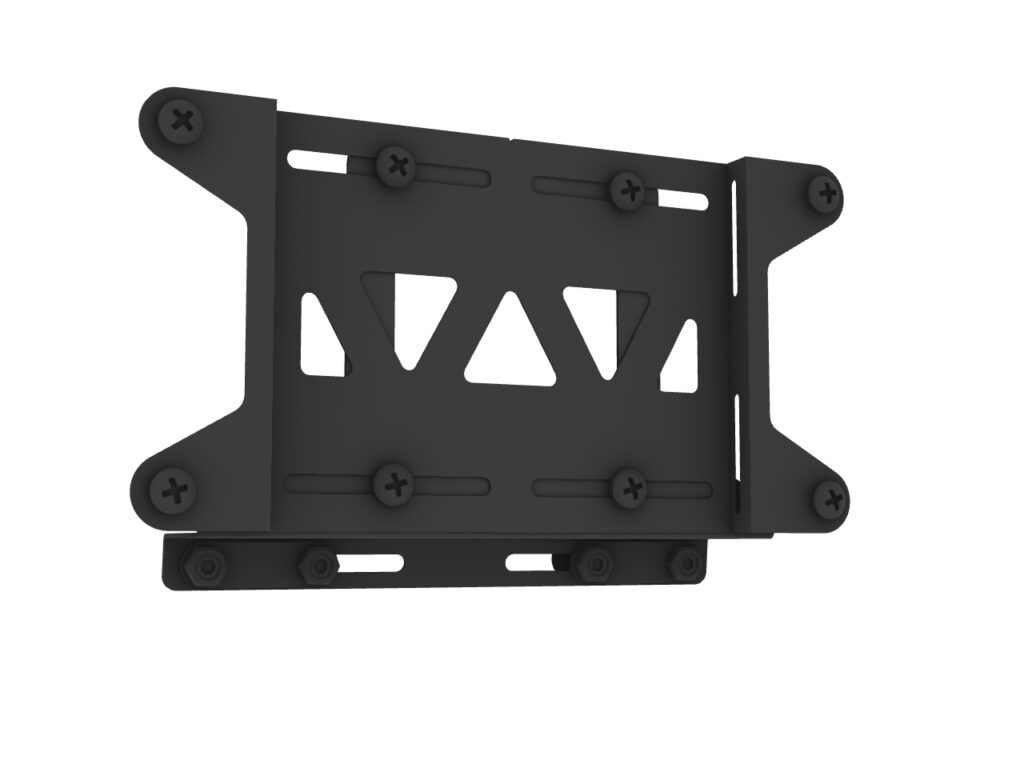

ユーティリティ

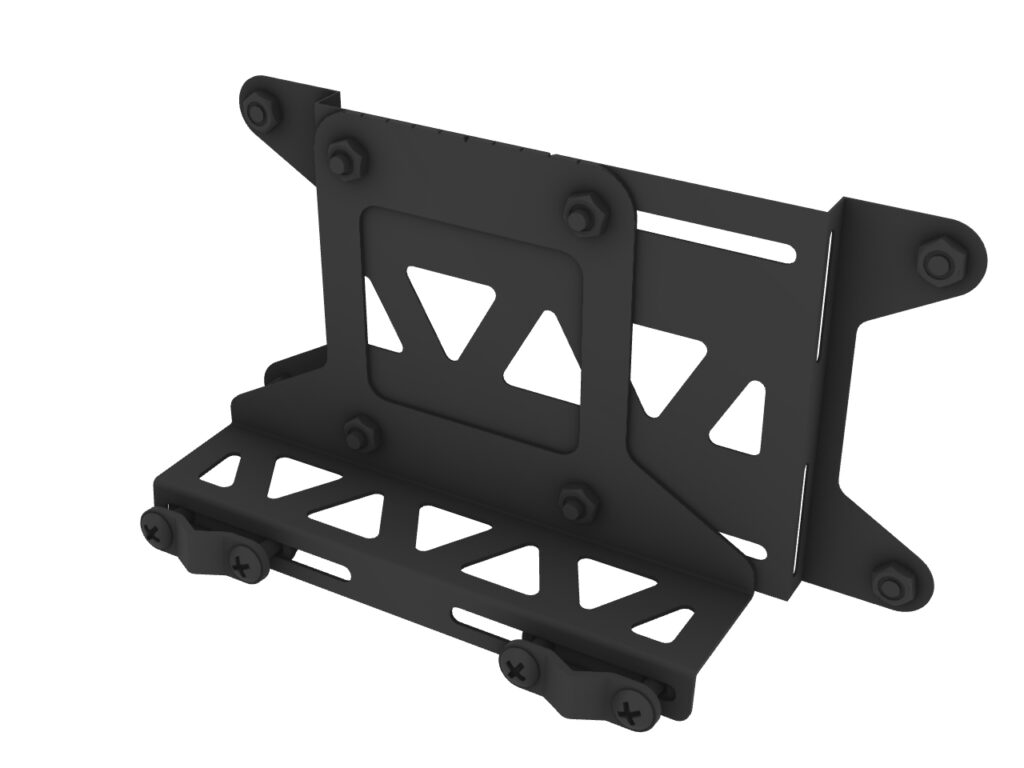

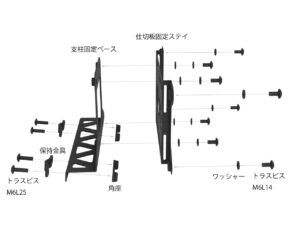

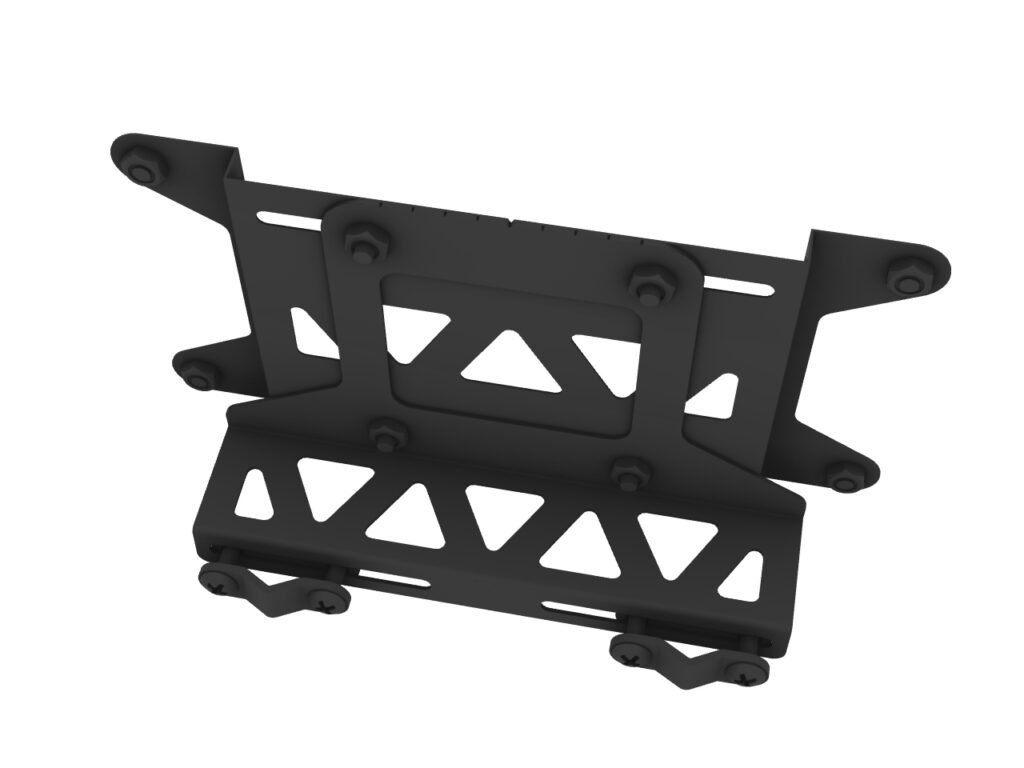

スライド形金具。支柱に固定するベース部品と仕切板を固定するステイ部品を組み合わせた金具。取り付け幅の狭い座席でも取り付けが可能です。。
ヘッドレストに支柱のある座席専用の金具です。
対応する座席の形状：支柱幅狭タイプ。座席肩部に手すりやシートベルトの巻き取り構造がある座席、スポーティにデザインされたバケット風シート（いかり型）など、支柱の周囲が狭く取り付け幅の狭い座席

取付イメージ

製品仕様

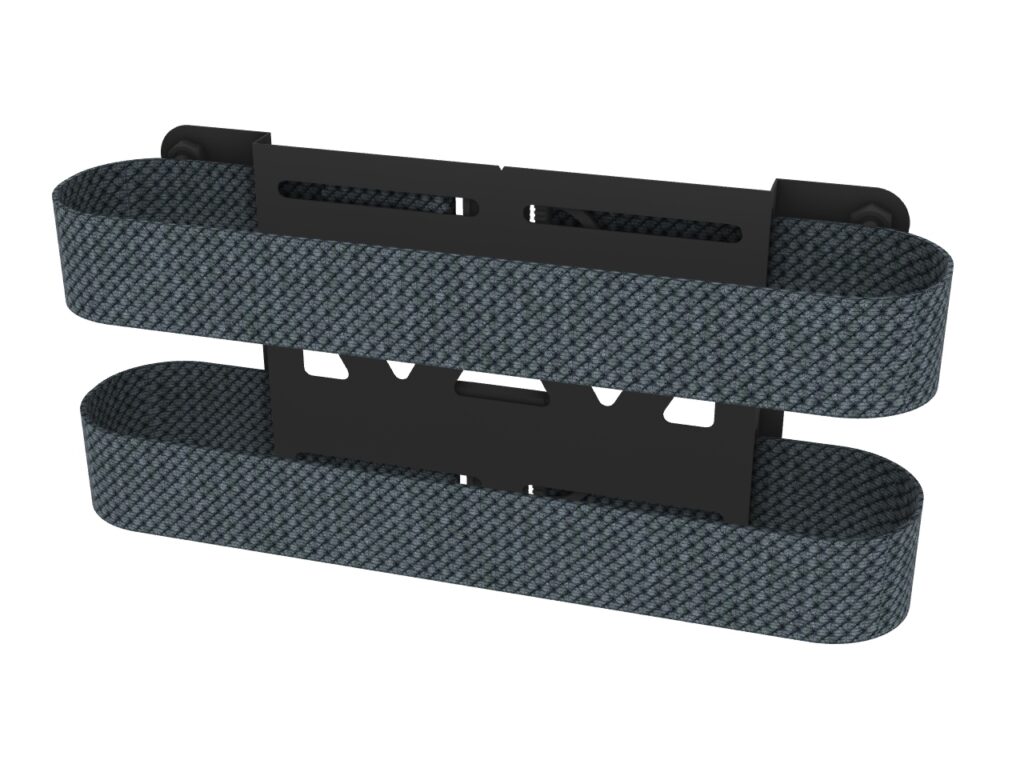

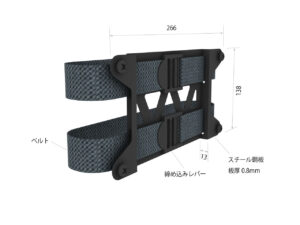

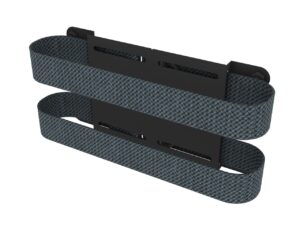

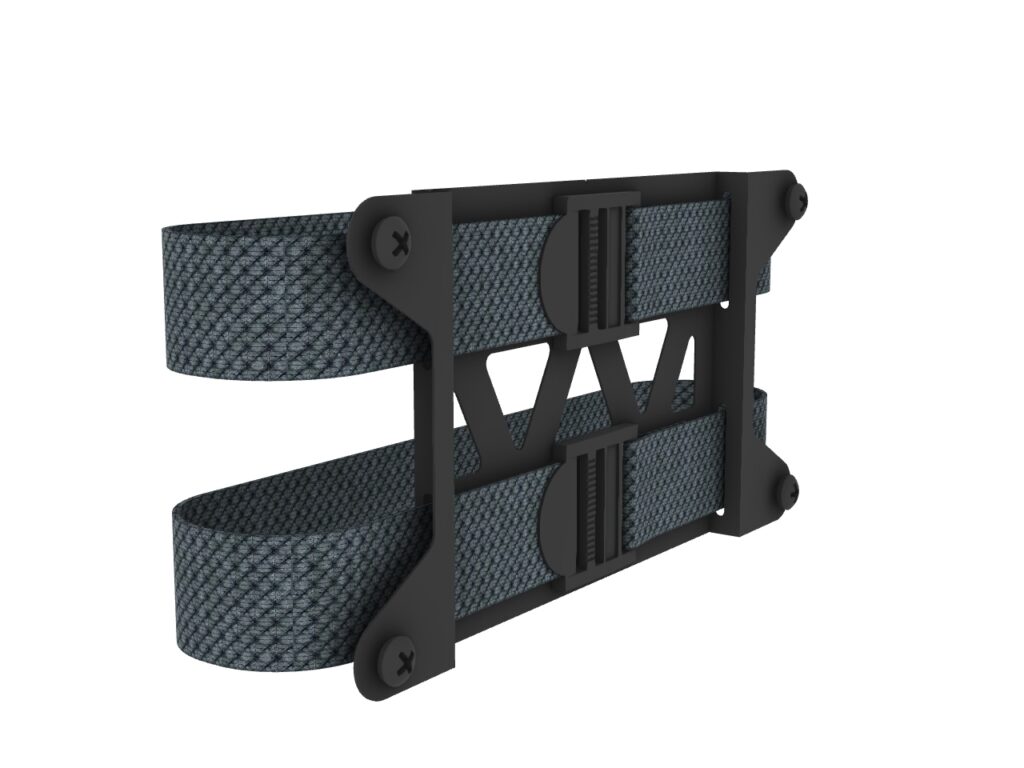

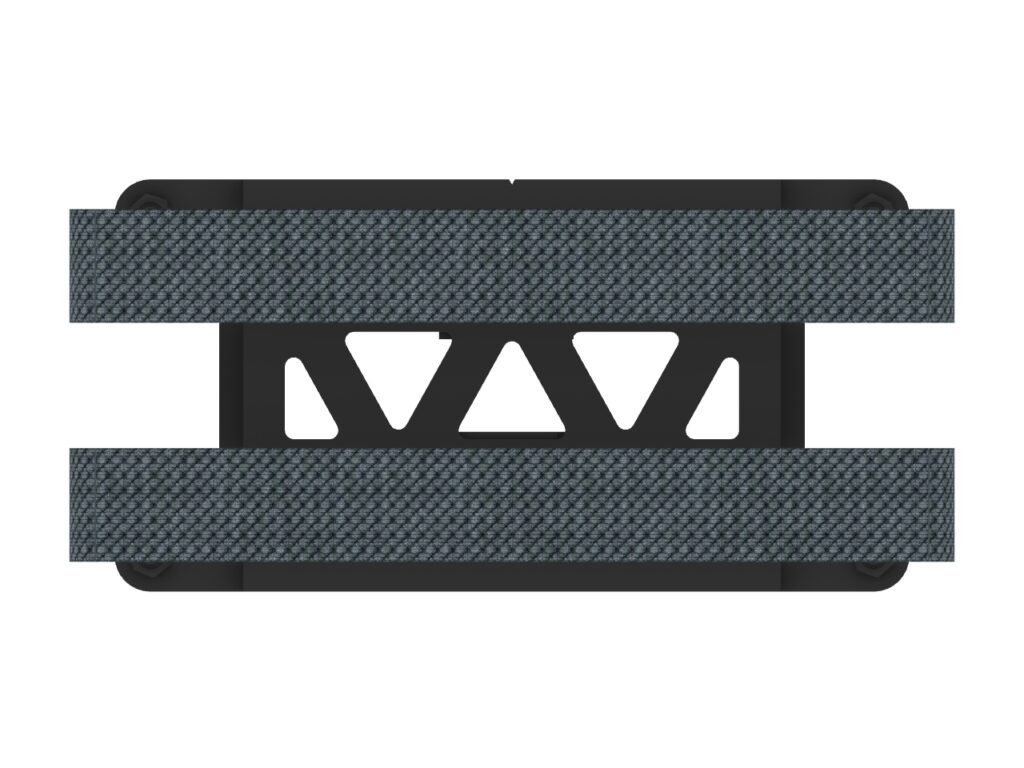

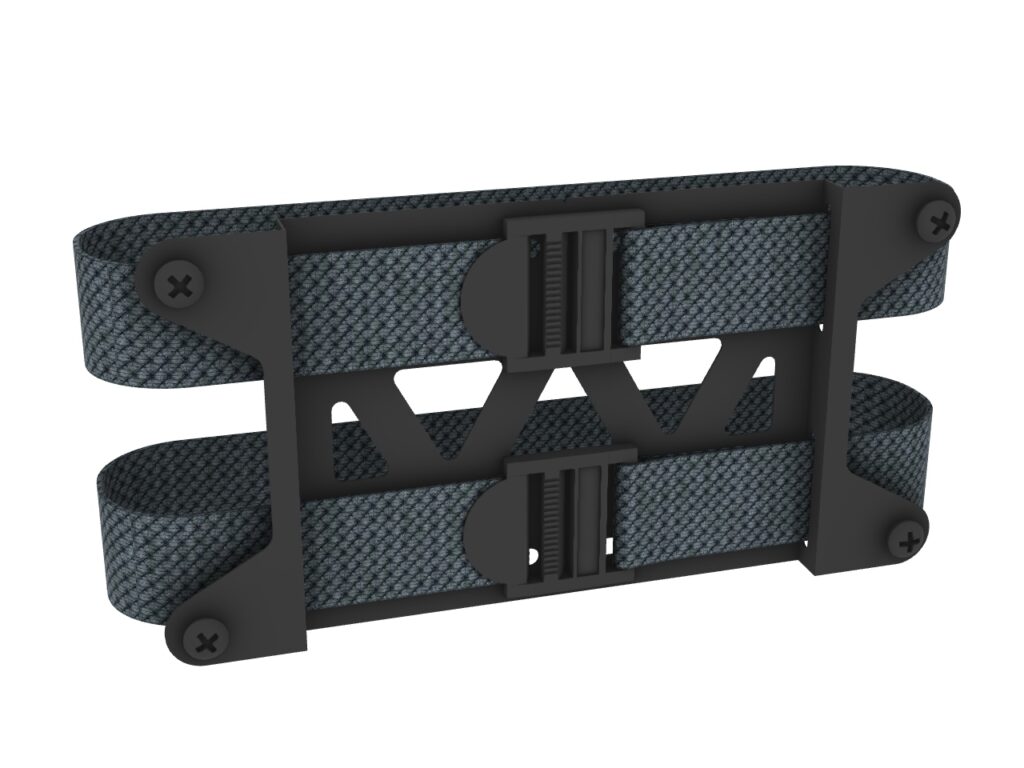

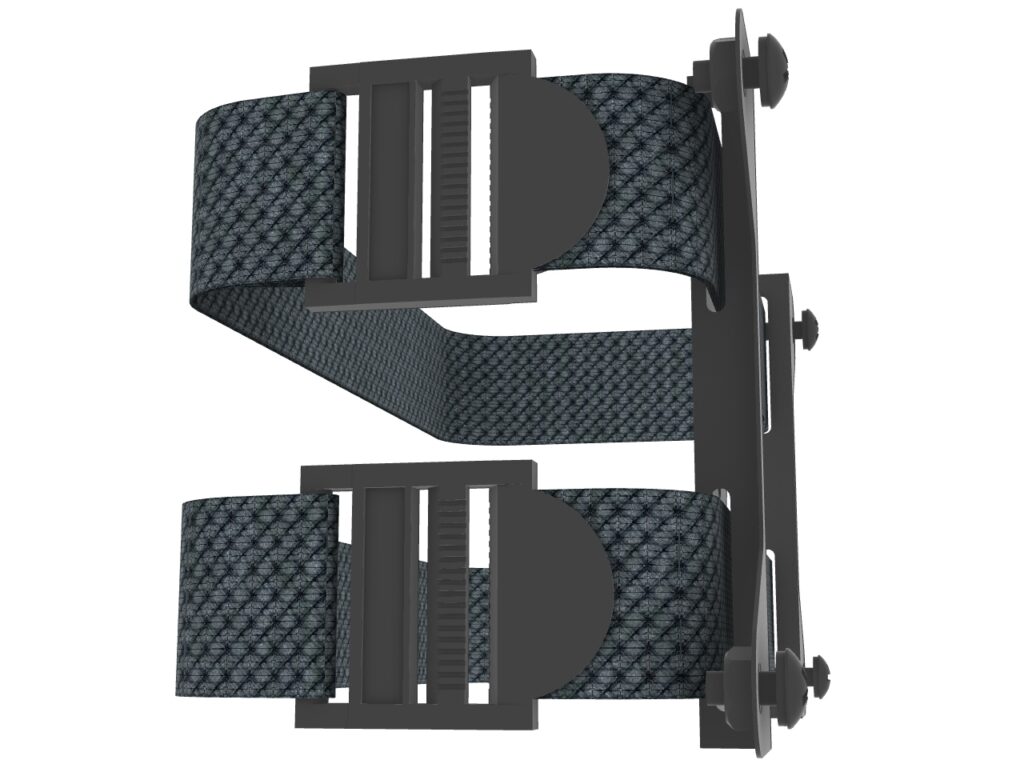

クイックベルト

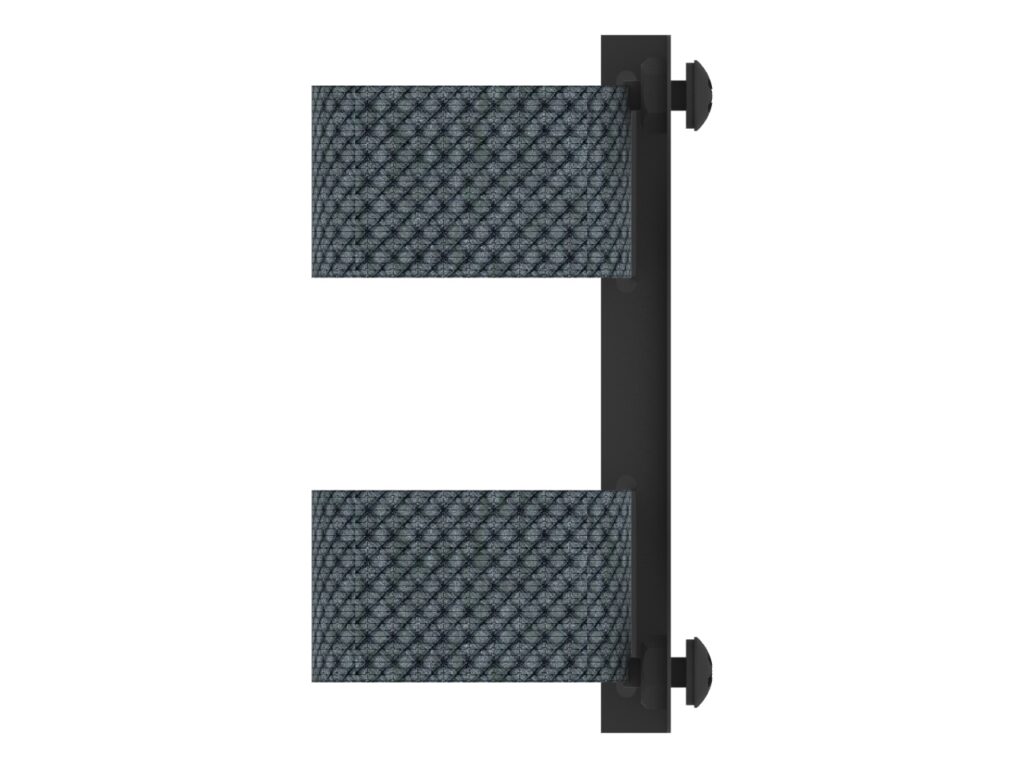

ベルト締め込み形金具。ヘッドレストにベルトを巻き付けて金具を取り付ける簡易設計。取り付け・取り外しも素手で瞬時にできます。プライベートユースを兼ねるライドシェアに最適。小さく軽量な仕切板におすすめ。

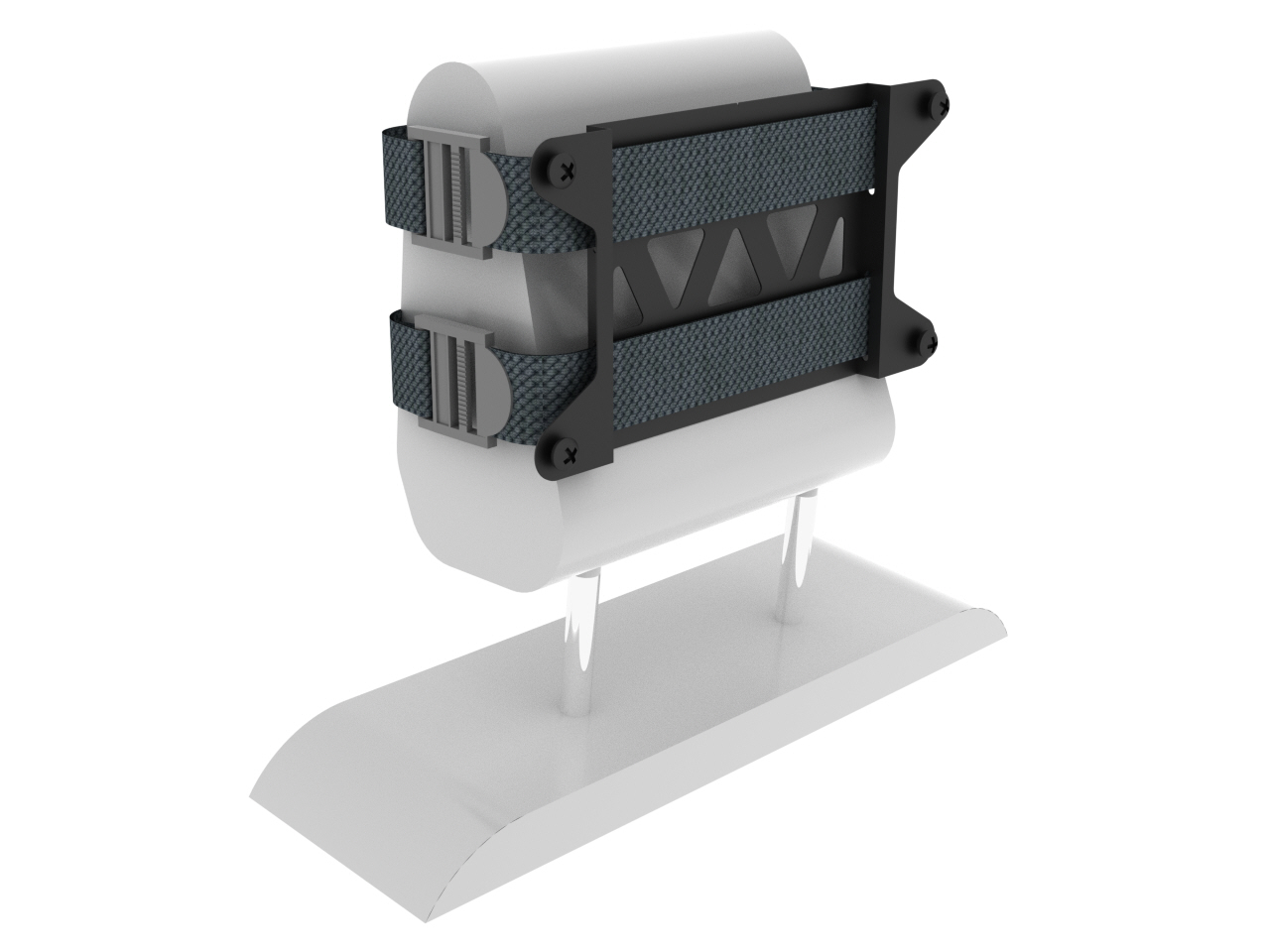

金具に通したベルトを座席に直接巻き付け締め込んで取り付けます。
対応する座席の形状：座席とヘッドレストが一体化していて支柱の無い座席、ヘッドレストのある一般の座席

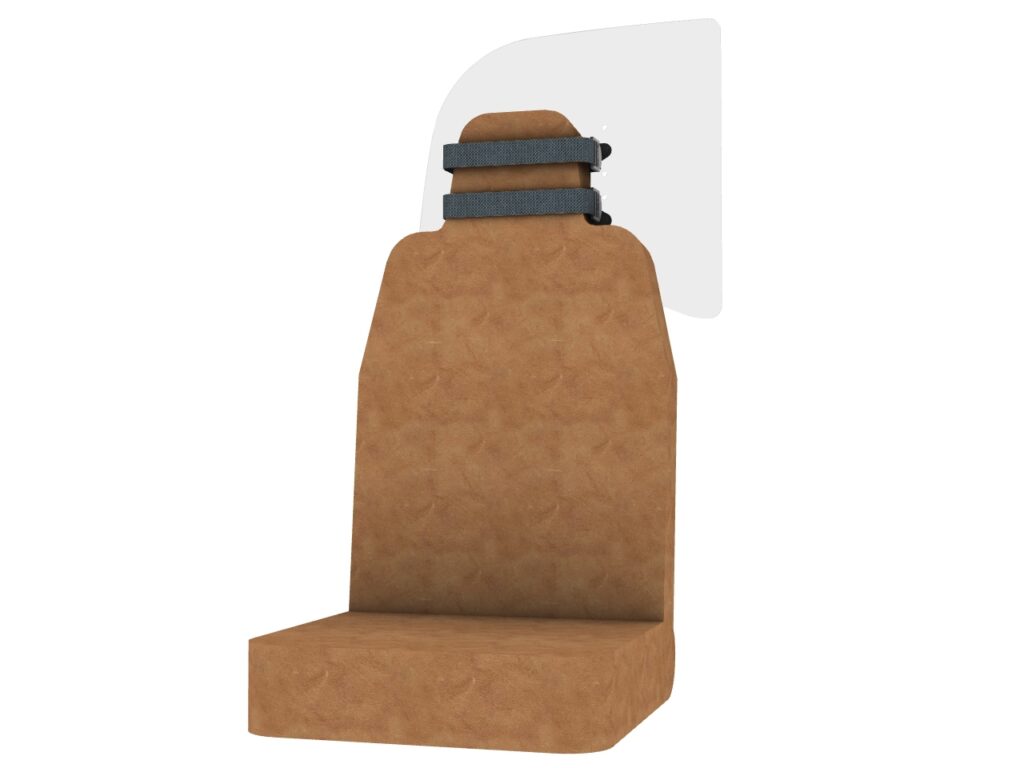

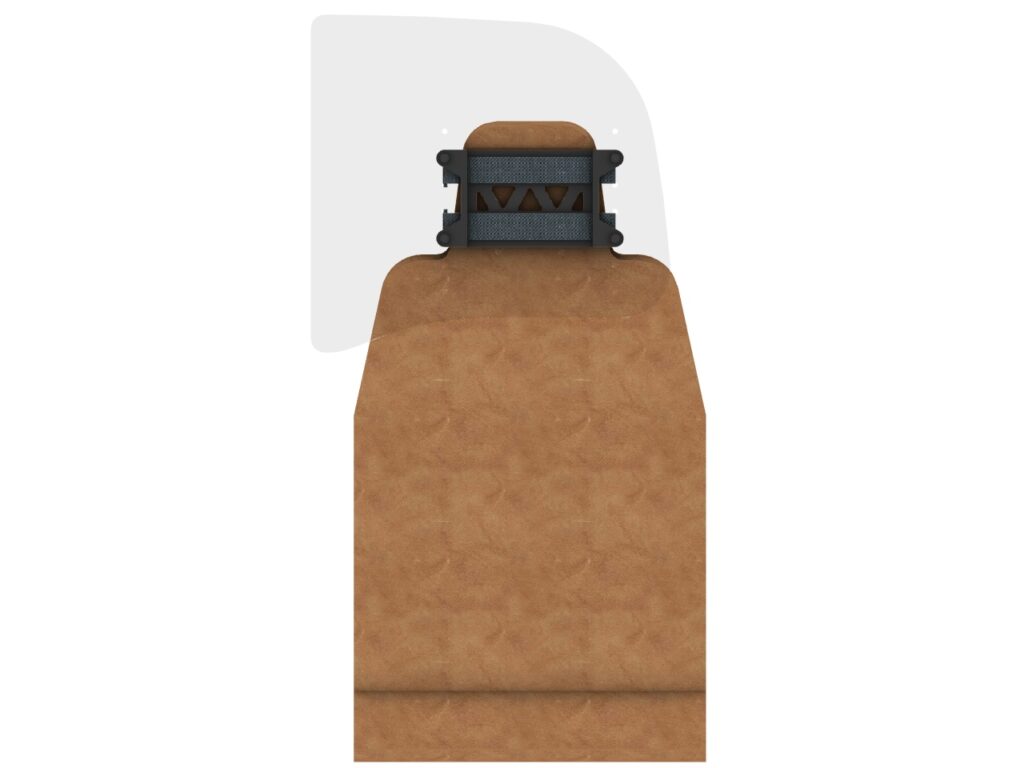

取付イメージ

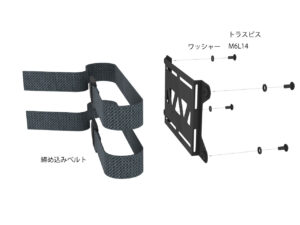

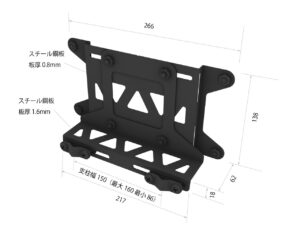

製品仕様

固定金具Mシリーズの取付方法

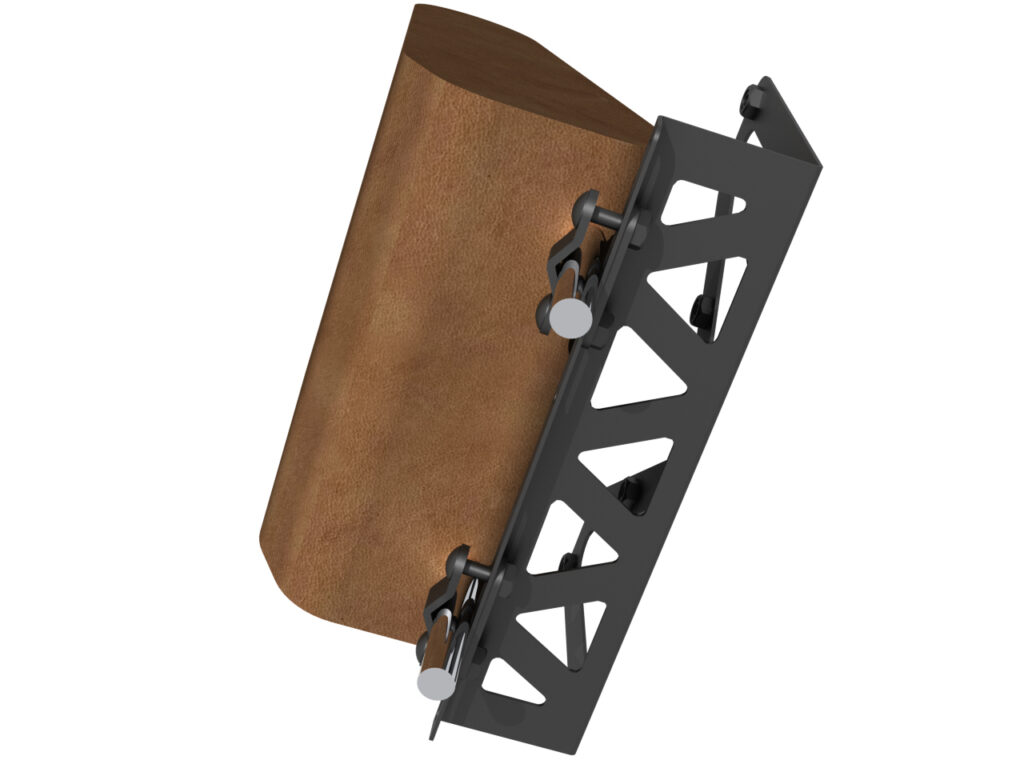

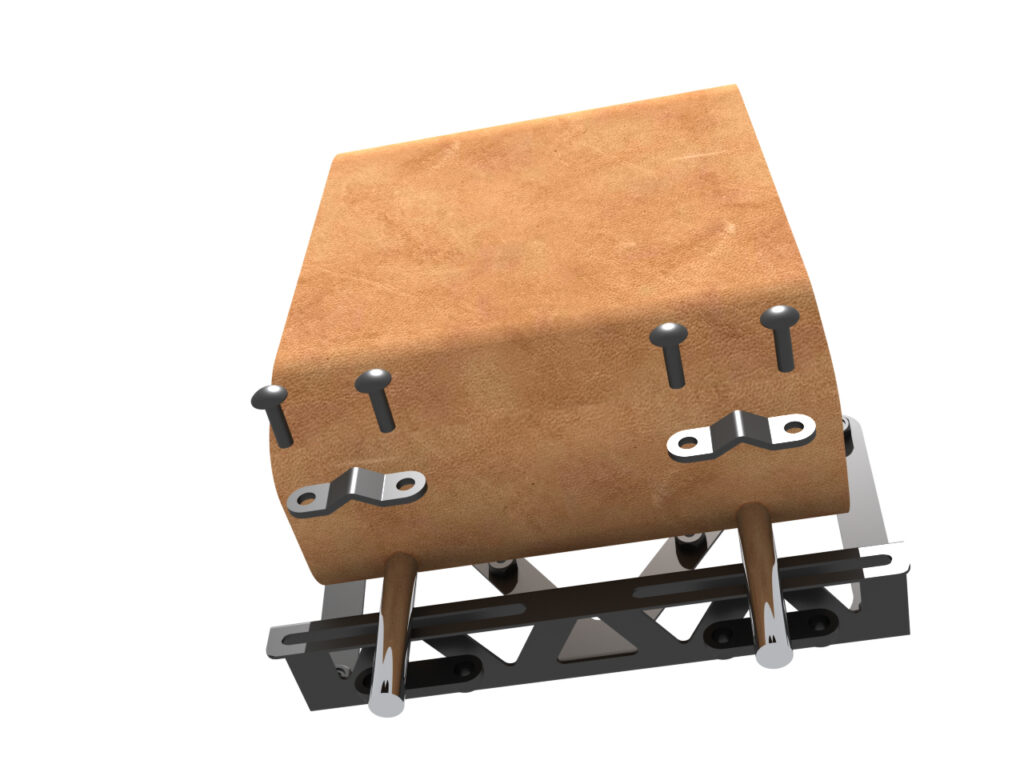

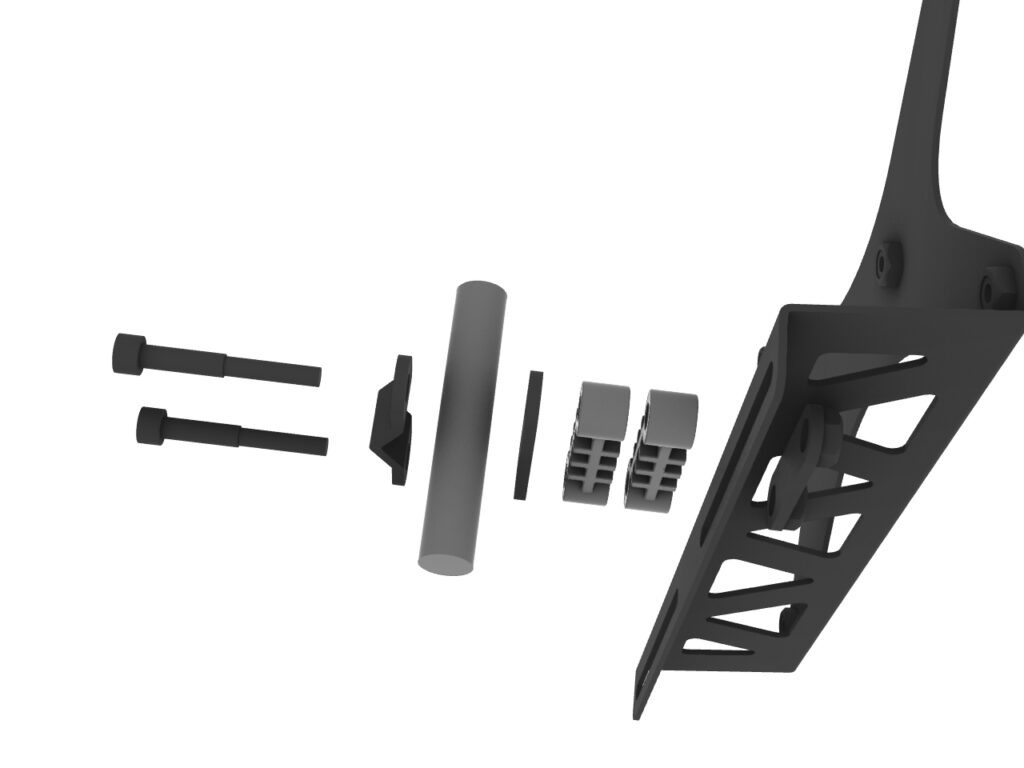

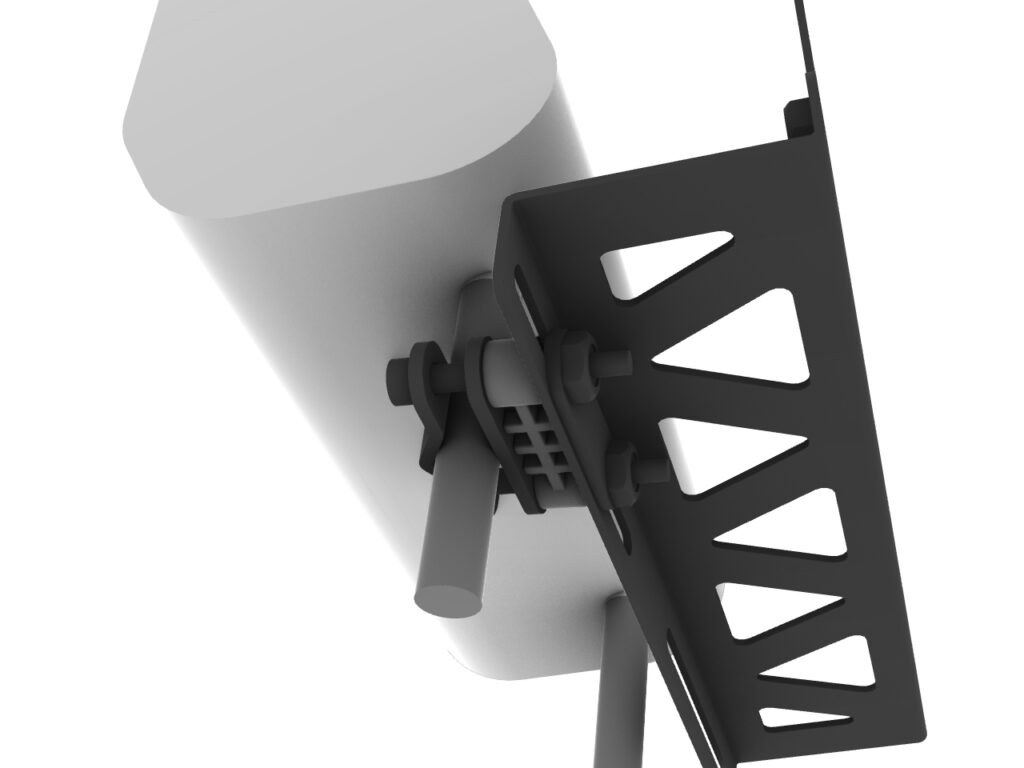

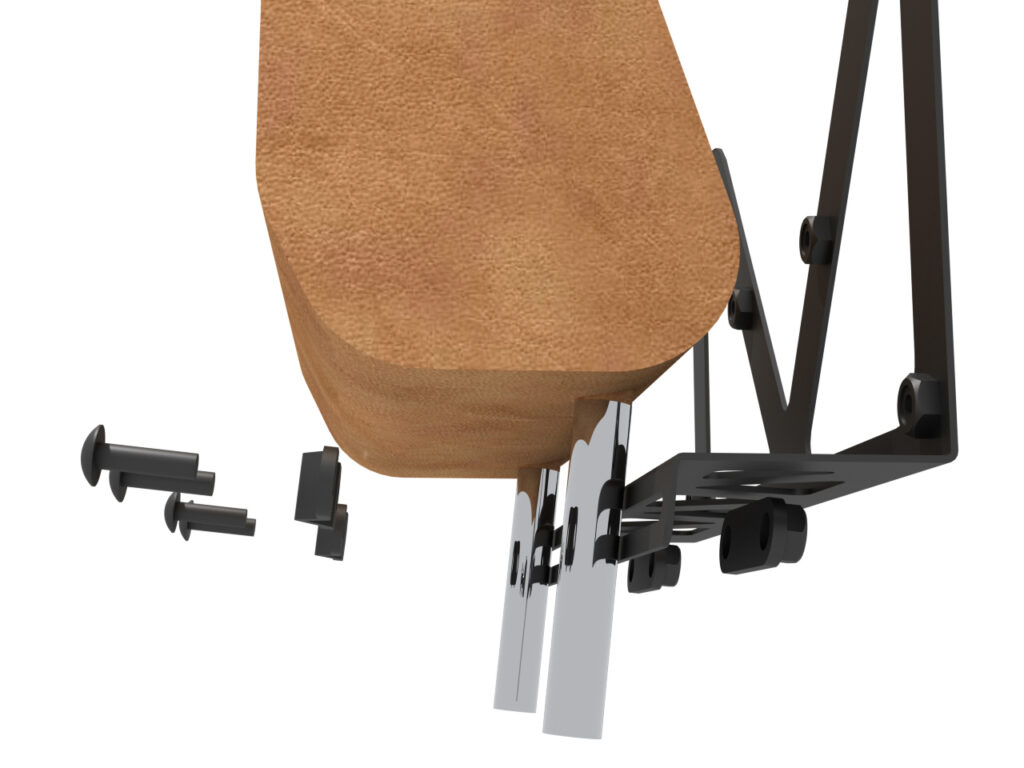

＜取り付け方法：支柱固定タイプの場合＞

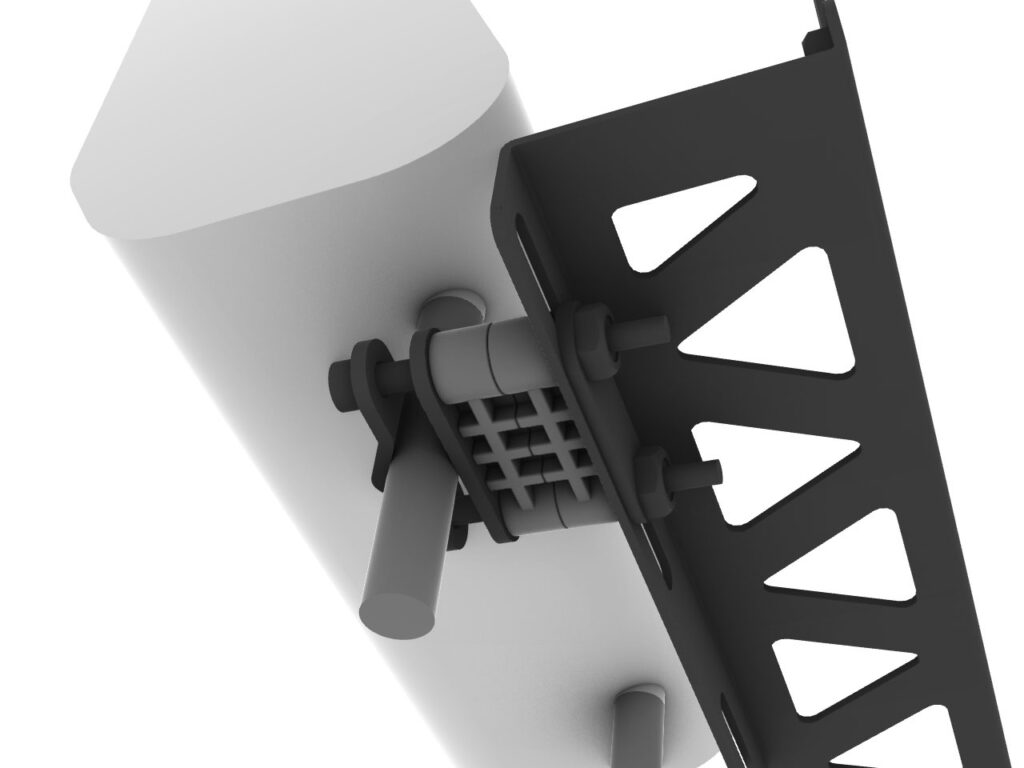

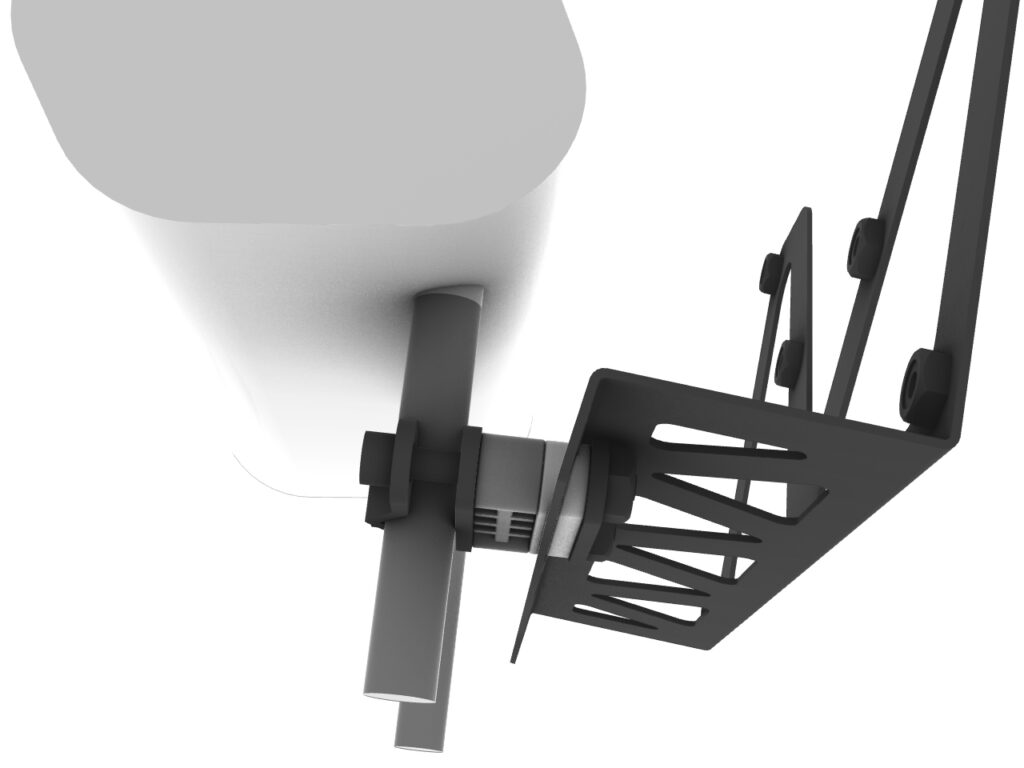

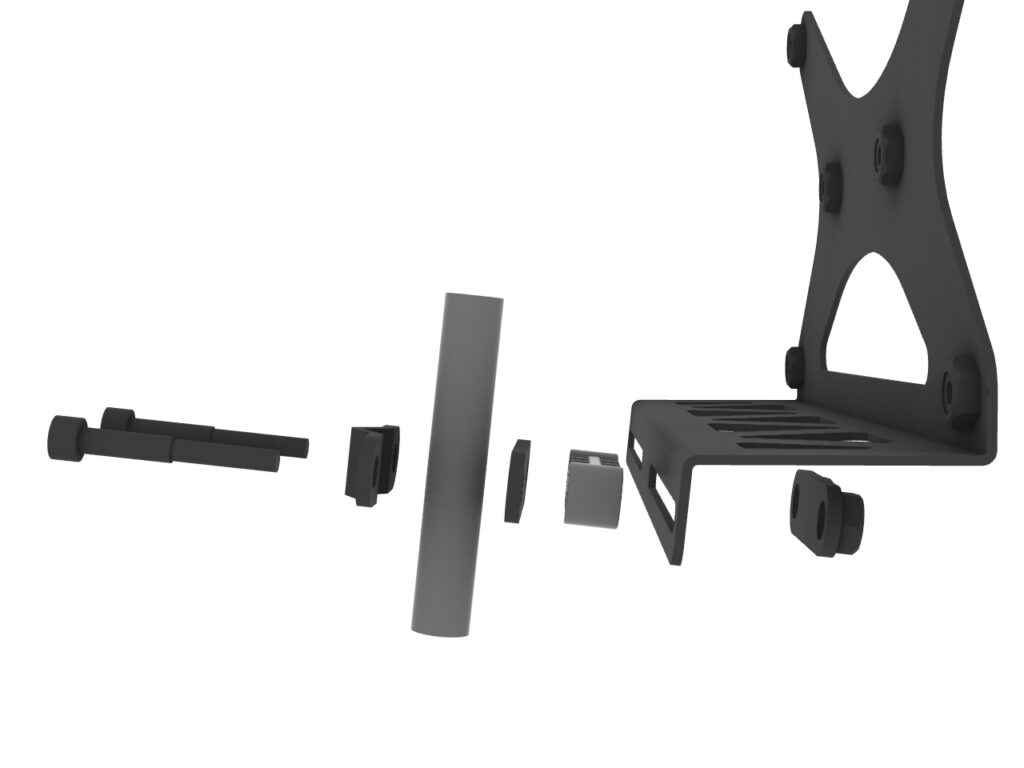

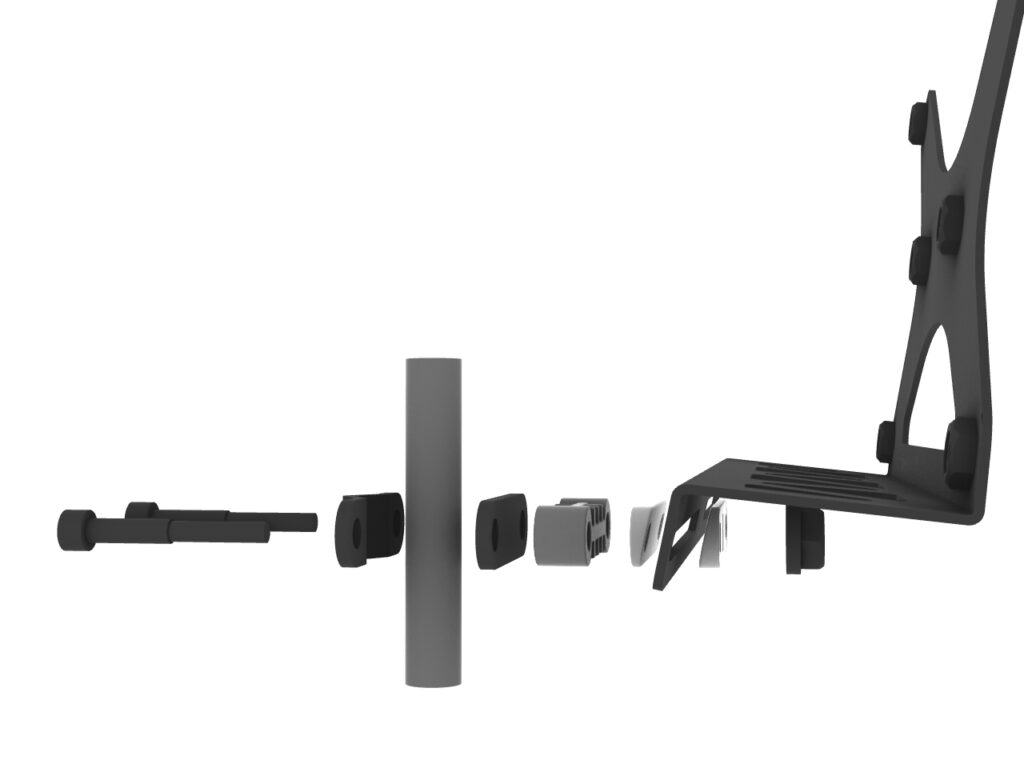

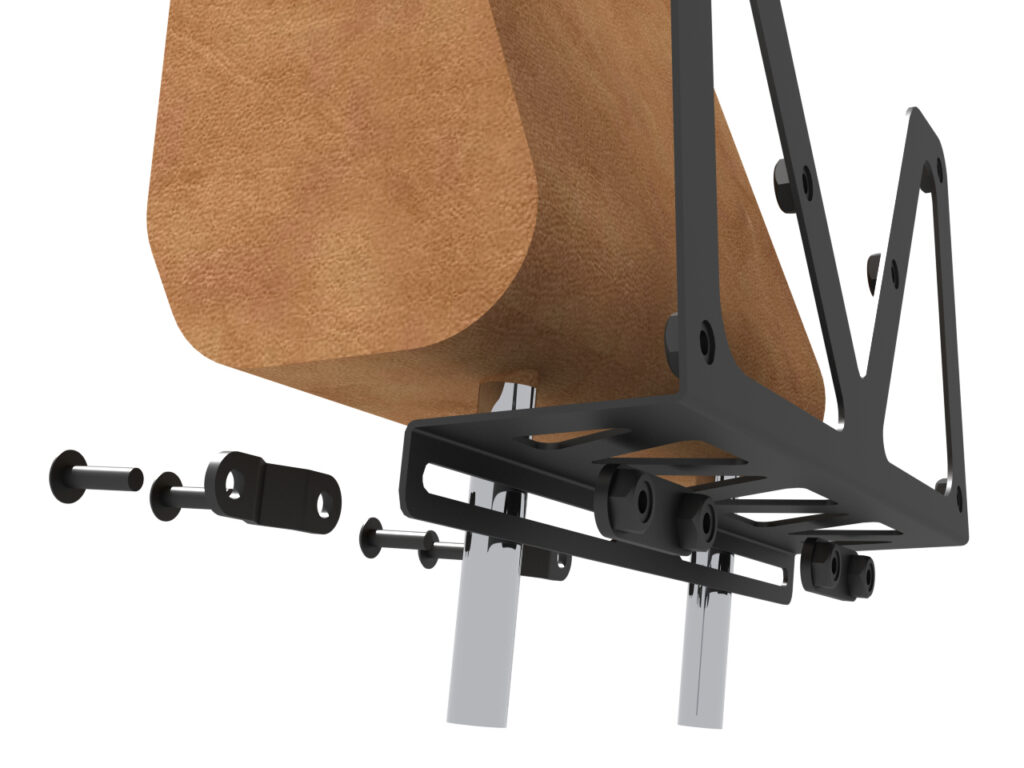

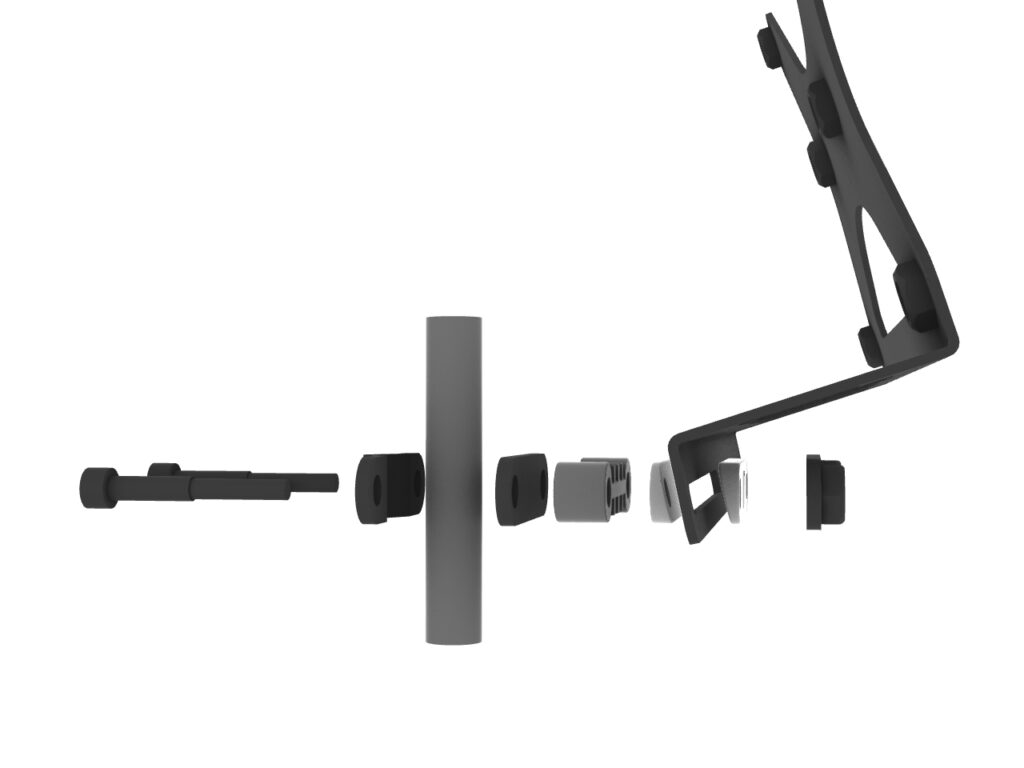

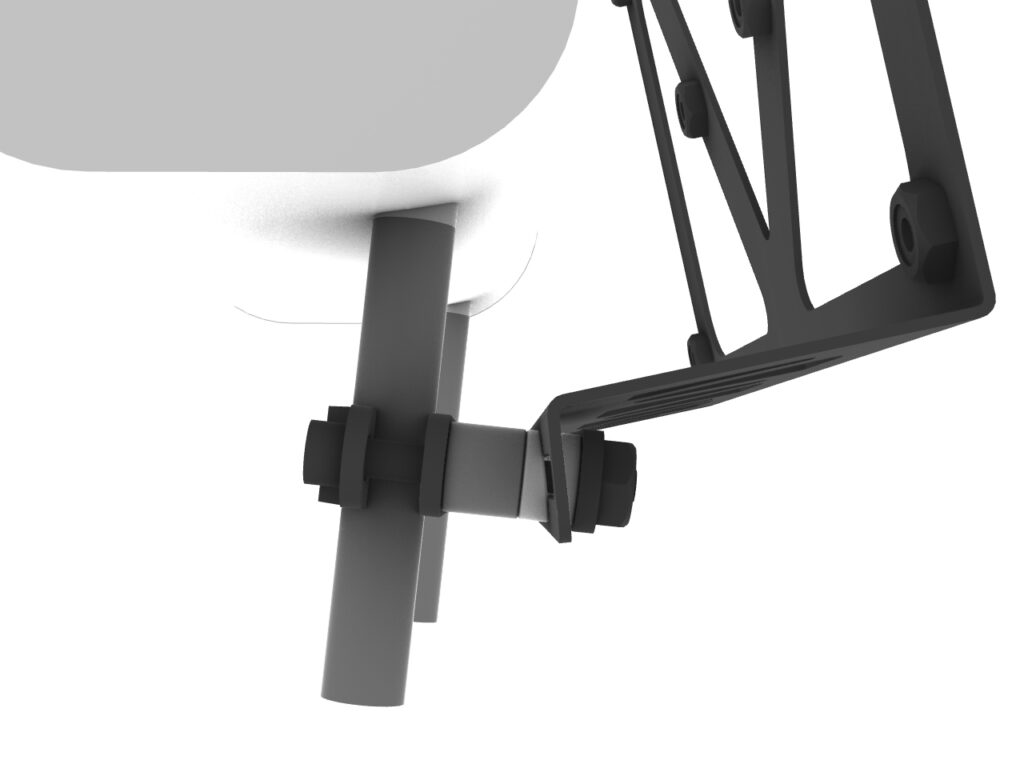

固定金具の下部（スライドレール部）と座席の支柱を、取り付け金具（MOP-TKG）で挟み、締め込み、固定します。角座にはナット（めねじ）があらかじめ溶接されているので、片手でねじの締め込みが可能です。部品を無くす心配もありません。

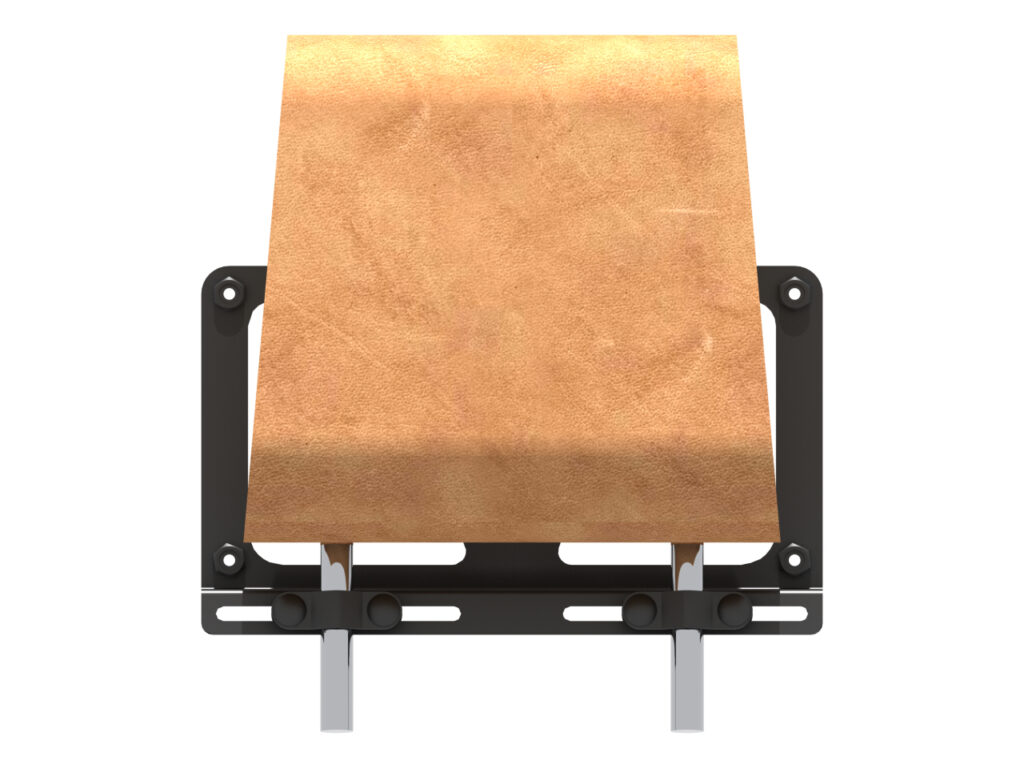

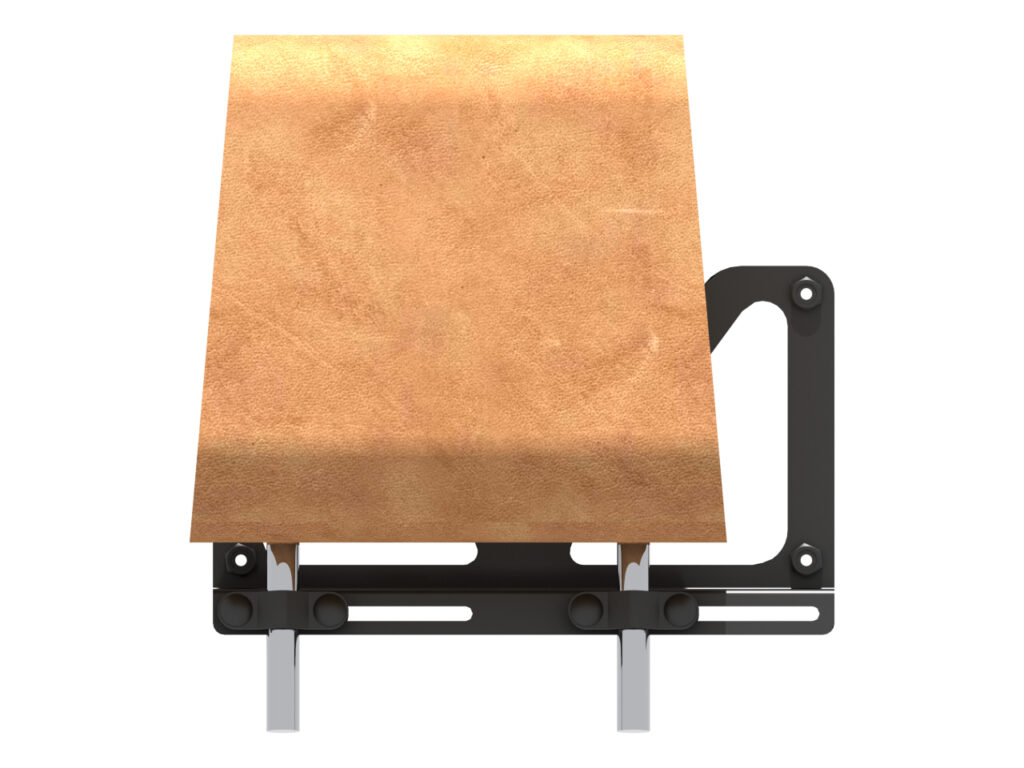

固定金具の位置の調整

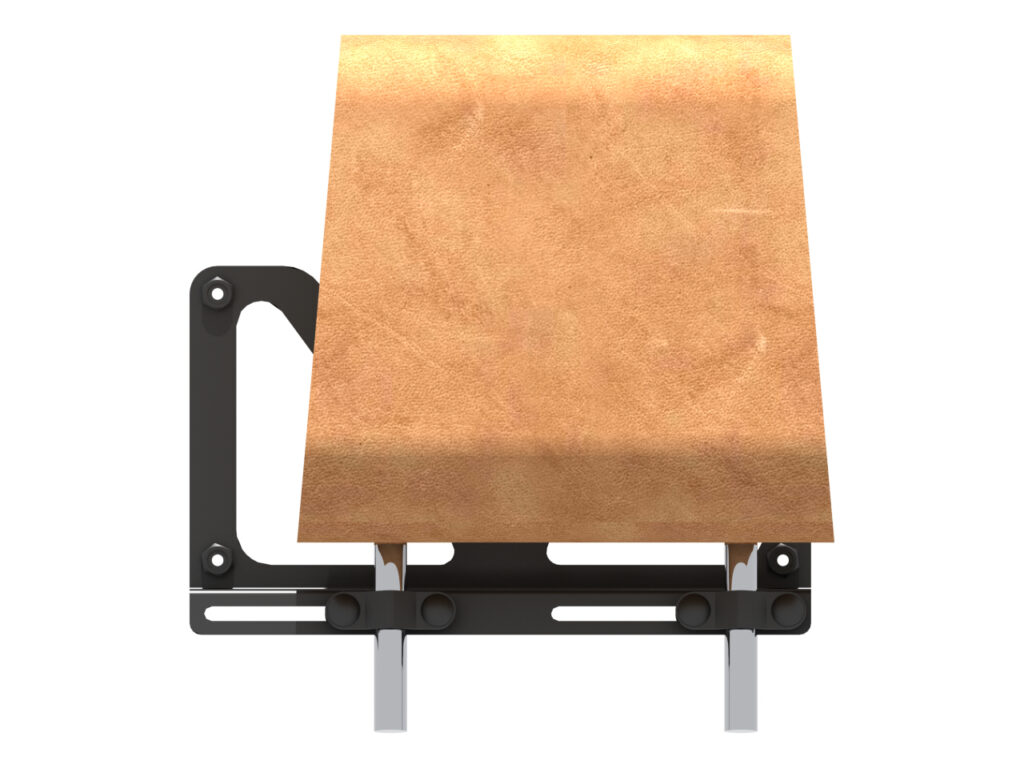

スライドレール部のねじを緩めると、固定金具を左右に動かすことができます。位置が決まったらねじを締め、しっかり固定します。

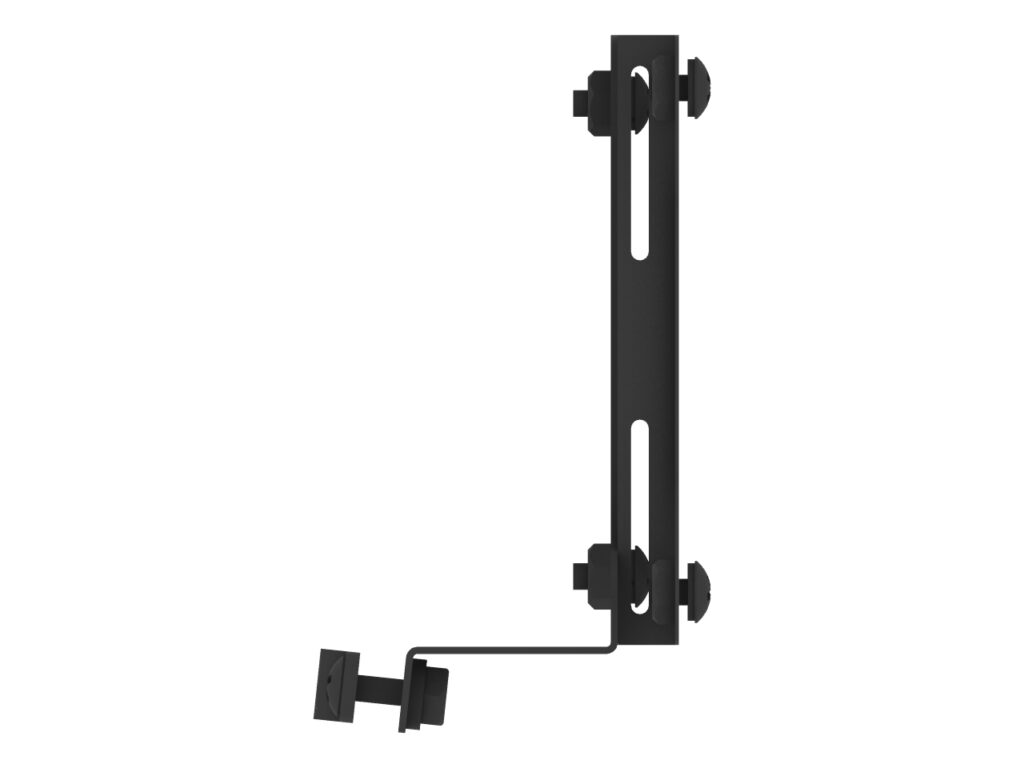

ユーティリティ（MKN-UT）の場合、スライドレール部での調整幅が少ないので、組み合わせ金具の横スライド機能を使って左右を調整します。

固定金具の前後の位置調整や前傾後傾などの角度調整はアジャスター（MOP-ADJ）を使います。

前後位置の調整

スペーサー（グレーの部品）1ヶ分後ろに送る

スペーサー（グレーの部品）2ヶ分後ろに送る

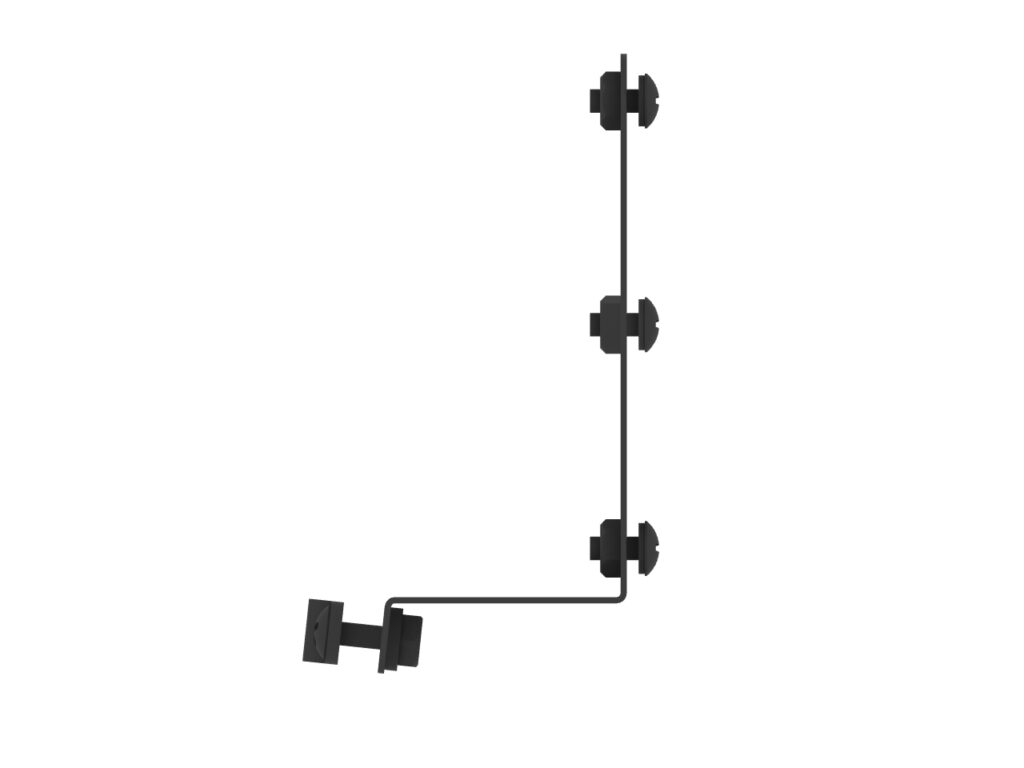

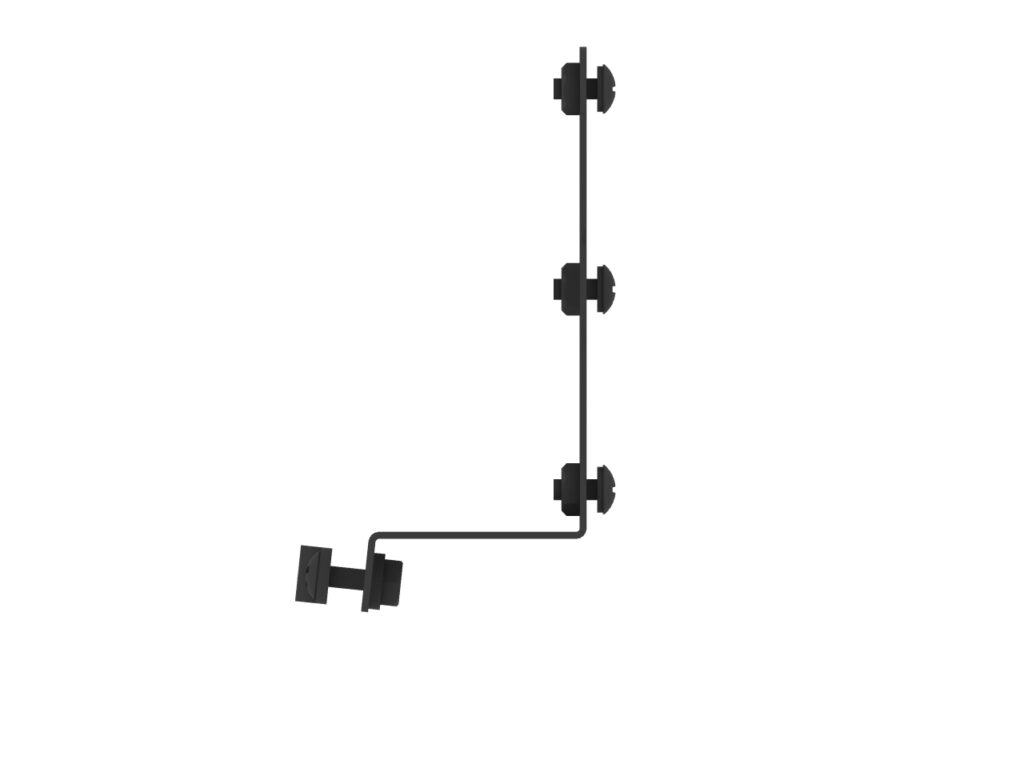

角度の調整

角度アジャスター（薄いグレーの△の部品）を挟むことで、取り付け角度を変えることができる

前傾したい場合

後傾したい場合

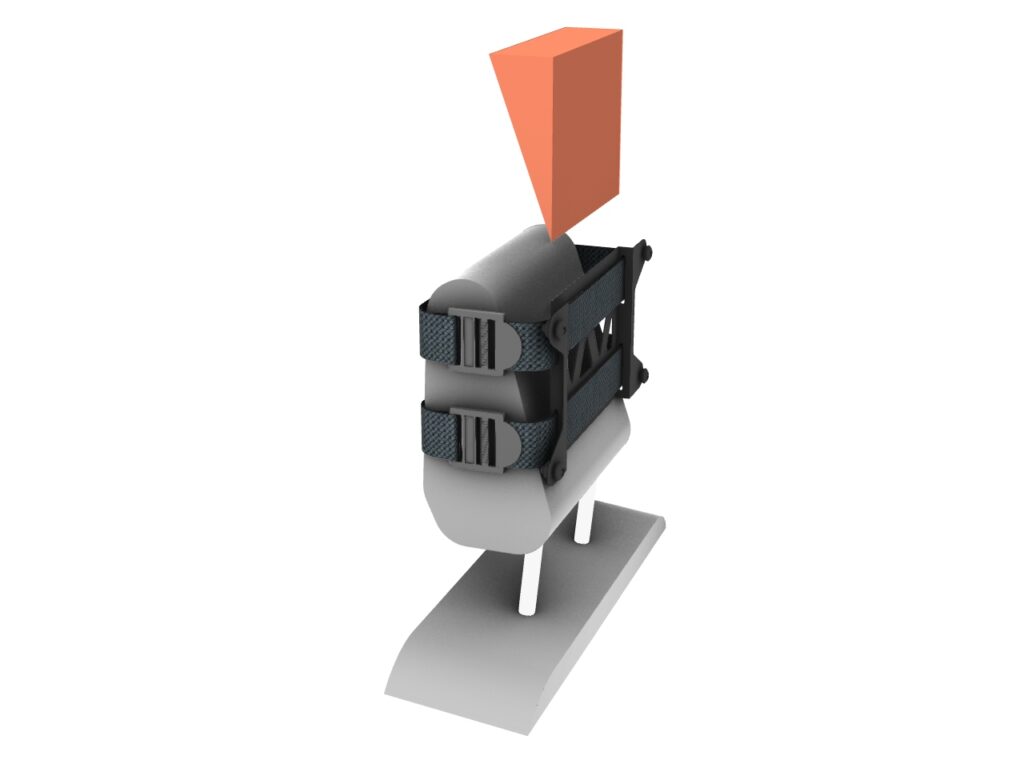

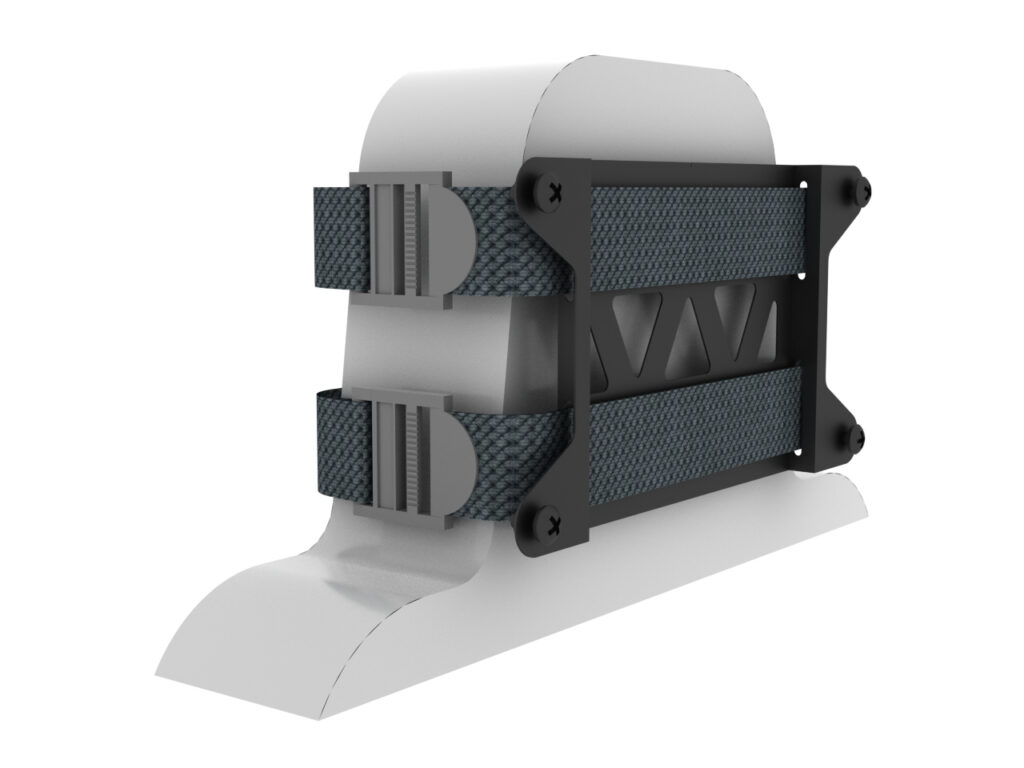

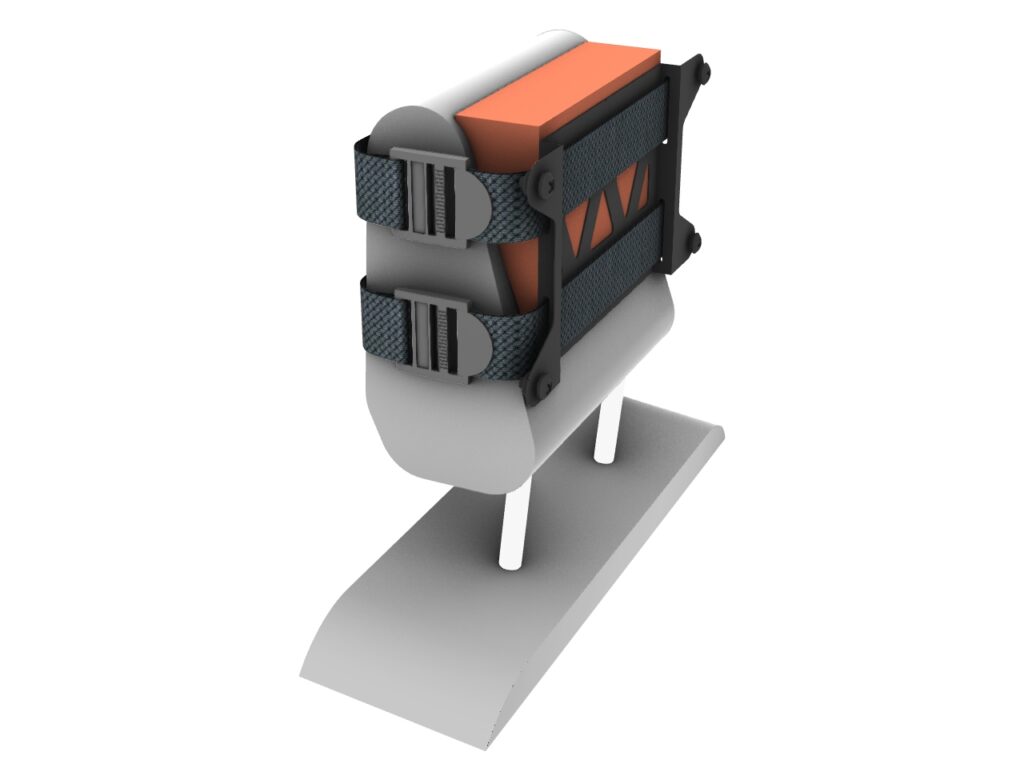

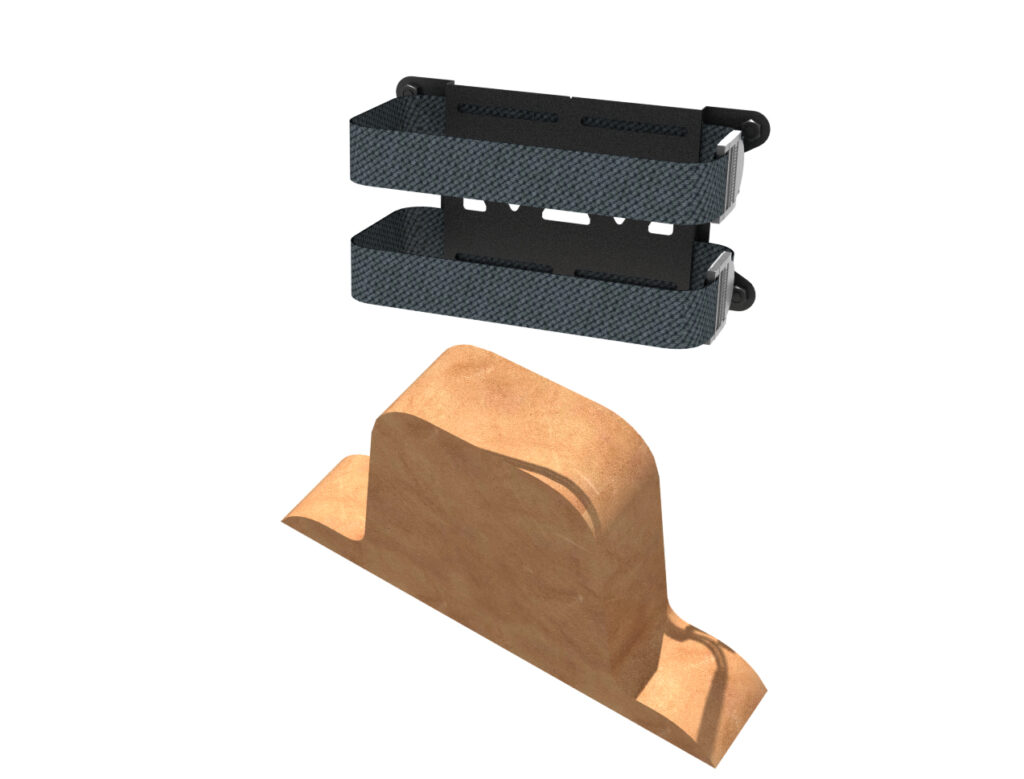

＜取り付け方法：ベルト締め込みタイプの場合＞

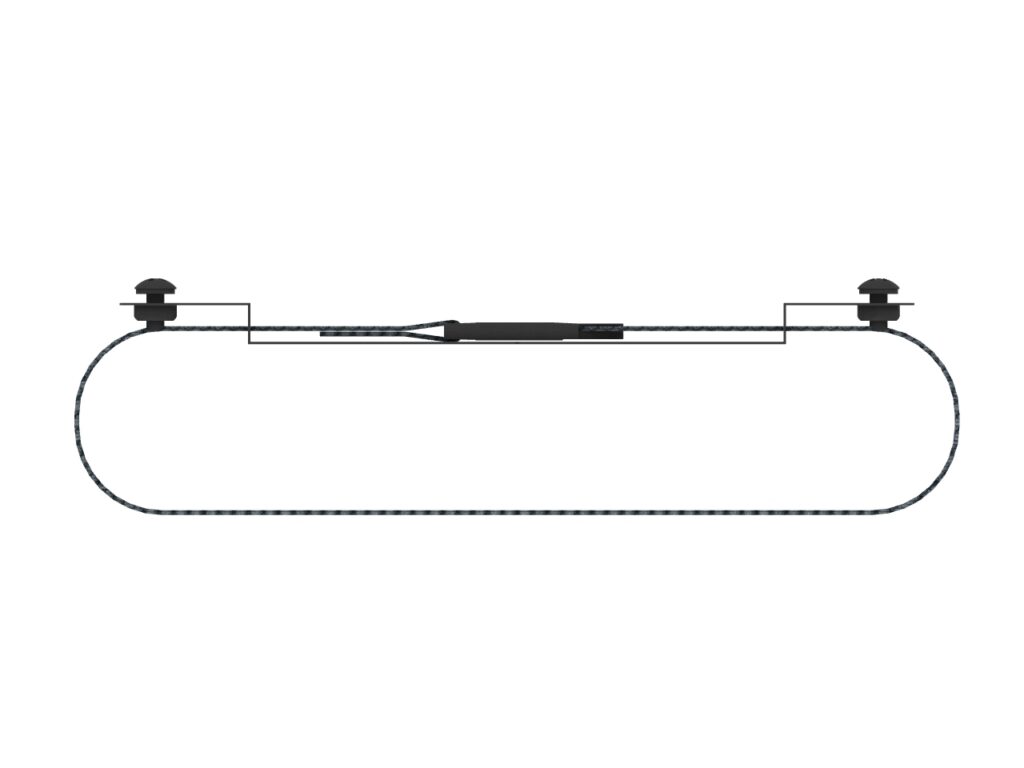

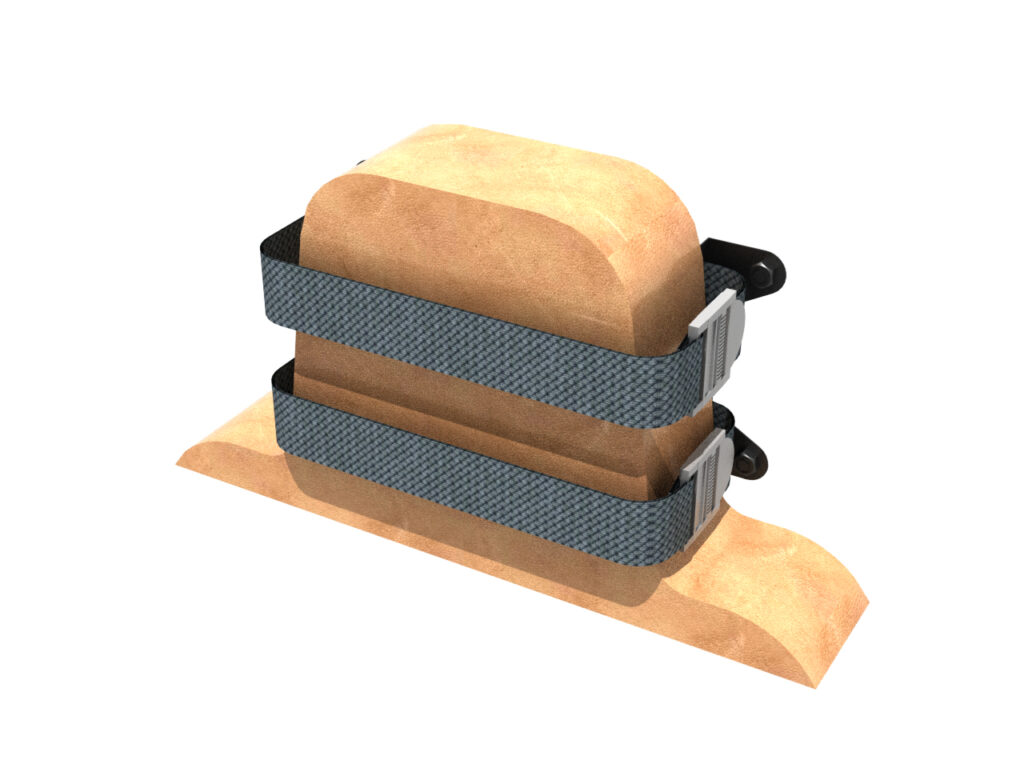

固定金具を、布地ベルトでヘッドレストに巻き付けて固定します。座席のクッション性を生かして、ベルトで締め込みます。あまり強く締めすぎると座席が変形する可能性がありますのでご注意ください。ベルトを緩めるときは締め込みレバーを引くだけでリリースされます。

ヘッドレストの背面が垂直でない座席の場合、クッション材をご準備いただき、スペーサーを挟んで使用すると安定します。
